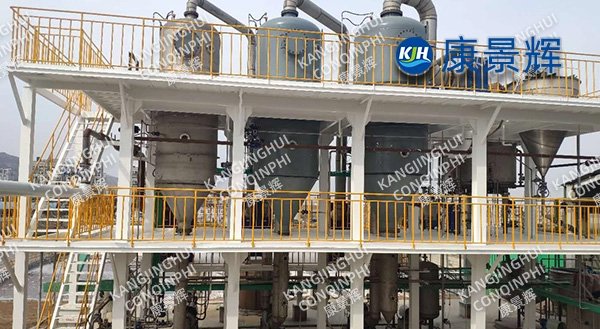

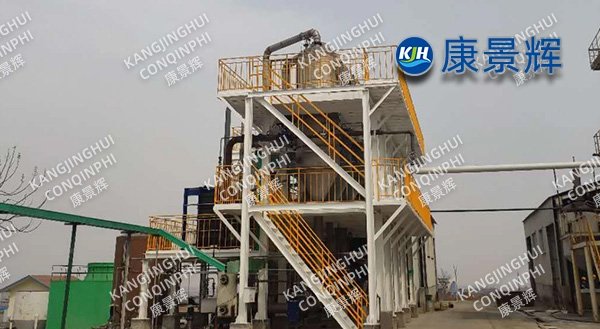

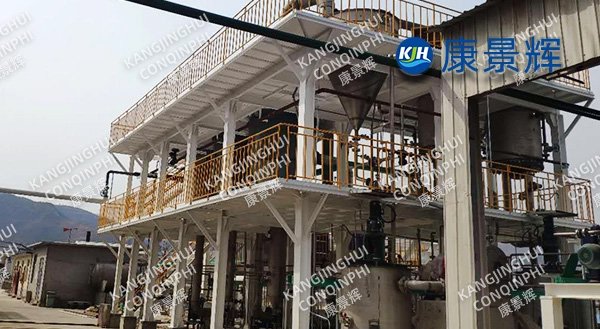

Evaporador de triple efecto de 10 t/h para cloruro de sodio en la industria de aditivos para caucho

El evaporador de cloruro de sodio de triple efecto de 10 t/h es un sistema de evaporación continua desarrollado específicamente por Conqinphi para la industria de aditivos de caucho. Es adecuado para licores madre con alto contenido de NaCl generados durante la producción de aceleradores M, DM y NS. El sistema tiene una capacidad de evaporación de 10 t/h (240 t/d) y emplea un proceso de "flujo cruzado de triple efecto + circulación forzada + cristalización DTB". El consumo de vapor es ≤0,25 t/t de agua, la pureza de los cristales de NaCl es ≥99 % y la blancura es ≥85, lo que lo hace directamente utilizable como materia prima para la sosa cáustica con membrana de intercambio iónico.

I. Antecedentes técnicos del evaporador de triple efecto

Características típicas del licor madre de aditivos de caucho: NaCl 180-220 g/L, materia orgánica (residuo M) 8000 mg/L, DQO 30000-40000 mg/L, color 8000 veces mayor, temperatura 90 °C. Los evaporadores tradicionales de simple efecto consumen hasta 0,45 t/t de agua, son propensos a la coquización y la formación de espuma, y presentan altos costos operativos. Este equipo, basado en una etapa de transferencia de calor de triple efecto y flujo de circulación forzada, incorpora módulos de enriquecimiento e incineración de materia orgánica y refinación de NaCl, abordando eficazmente los dos principales problemas: el consumo de energía y la utilización de recursos.

II. Proceso y composición del sistema de evaporador de triple efecto

1. Circulación forzada de flujo cruzado de triple efecto: El vapor vivo entra únicamente en la cámara de calentamiento de primer efecto. La diferencia de temperatura entre cada efecto es ≥8 °C, el gradiente de vacío es de -70 → -82 → -90 kPa y la temperatura de evaporación es de 80 → 68 → 55 °C, lo que inhibe eficazmente la polimerización a alta temperatura de la materia orgánica.

2. Cristalización de DTB y separación de sales: La salida del tercer efecto ingresa primero al cristalizador de DTB (lado de baja temperatura) para precipitar NaCl anhidro. Tras la centrifugación, la pureza en base seca es ≥99 % y la blancura ≥85. Las aguas madres ricas en materia orgánica se devuelven al segundo efecto para su concentración al 60 % (sólidos), se bombean al tanque de enriquecimiento y se envían periódicamente al RTO de la planta para su incineración. El sistema no tiene descarga externa de impurezas.

3. Anticoquización y antiespumante: El elemento calefactor utiliza acero inoxidable dúplex 2205 + tubo compuesto TA10, diseñado con una velocidad de flujo forzado de 3,5 m/s; la cámara de evaporación está equipada con una placa inclinada de doble capa + desempañador de malla de alambre, con inyección de antiespumante en línea, lo que da como resultado una capa de espuma <150 mm, lo que extiende el ciclo de limpieza de 2 días a 10 días.

4. Tratamiento de condensado profundo: El condensado de triple efecto se somete a decoloración con carbón activado + oxidación catalítica con ozono, logrando una DQO ≤120 mg/L y un color ≤20 veces, que luego se reutiliza como agua de reposición para el agua de refrigeración circulante, ahorrando 80.000 toneladas de agua dulce al año.

III. Parámetros del evaporador de triple efecto

1. Evaporación total: 10 t/h (240 t/d)

2. Consumo de vapor por unidad: 0,25 t/t de agua (triple efecto); interfaz MVR reservada, ≤0,08 t/t de agua después de la actualización

3.Área de transferencia de calor: 160m² para el primer efecto, 140m² para el segundo efecto y 120m² para el tercer efecto, totalizando 420m², con un margen de diseño del 20%.

4. Cristalizador: Una unidad DTB Φ2200, material 2507 + revestimiento de caucho, presión de diseño -0,1 MPa

5. Secado centrífugo: Línea de secado centrífugo con empujador de pistón de dos etapas + secado con paletas, contenido de humedad del producto ≤0,3%, capacidad de envasado 2t/h

IV. Rendimiento y ventajas

1. Bajo consumo de energía: Triple efecto + DTB + reutilización de bomba de calor, el costo del vapor se reduce en un 44% en comparación con el efecto único; después de la actualización completa de MVR, el consumo de vapor es casi "cero".

2. Utilización de recursos: El NaCl cumple con los estándares secos industriales refinados, lo que aumenta el precio de venta externo de 200 RMB/t a 550 RMB/t; la materia orgánica se enriquece y se incinera, recuperando 3,0 GJ/t de valor calorífico.

3. Operación estable: Circulación forzada + limpieza en línea, tiempo de funcionamiento anual ≥8000h, disponibilidad del equipo >98%.

4. Ahorro de espacio: Marco de estructura de acero modular, diseño de una sola capa, ocupa solo 280 m², un 25% menos de espacio que los evaporadores tradicionales de triple efecto.

5. Control inteligente: redundancia dual DCS+SIS, parámetros clave con votación de dos de tres; software de control de monitoreo remoto, notificaciones push de SMS por fallas.

V. Beneficios de este evaporador de triple efecto de aditivo de caucho de 10 t/h

Con un precio del vapor de 180 RMB/t y un precio de la electricidad de 0,65 RMB/kWh, el evaporador de triple efecto ahorra aproximadamente 6 millones de RMB en costos de vapor al año; el uso de NaCl genera 4 millones de RMB adicionales en ingresos anuales. Reducción de carbono de 0,28 tCO₂ por tonelada de agua, lo que supone una reducción total de emisiones anuales de 25 000 toneladas.

VI. Mantenimiento y actualización del evaporador de triple efecto de Kangjinghui

1. Solución llave en mano integral para diseño, fabricación, instalación, puesta en marcha, operación y mantenimiento.

2. Tiempo de respuesta de 48 horas, centro de diagnóstico en la nube remoto en línea en tiempo real.

3. El compresor MVR se puede conectar al bypass de entrada de vapor vivo en el futuro y la conexión se puede completar dentro de las 72 horas posteriores al apagado, lo que reduce el consumo de vapor a 0,08 t/t de agua en un solo paso.
