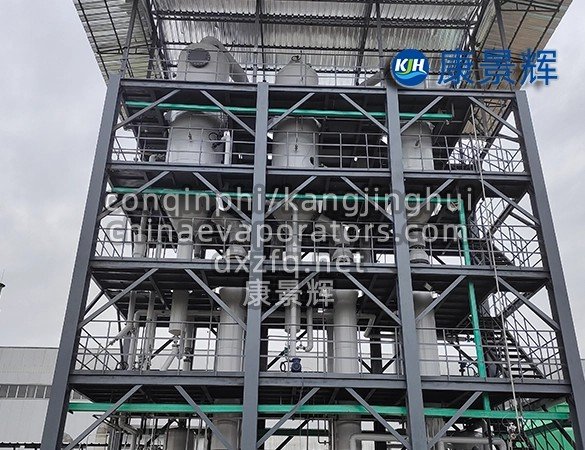

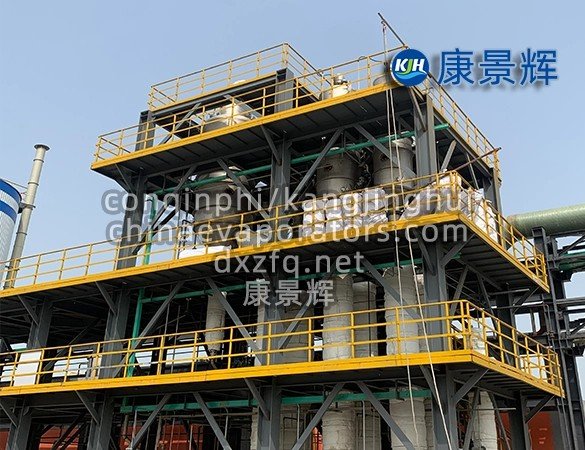

Evaporador tubular de película descendente de triple efecto

1. Proceso de serie de tres efectos:

• Primer efecto: El líquido de alimentación, precalentado por el precalentador, entra por la parte superior del evaporador de primer efecto y se distribuye uniformemente en la pared interior de los tubos de calentamiento mediante el distribuidor de líquido, formando una película líquida. El vapor de calentamiento (generalmente vapor fresco) se condensa y libera calor fuera de los tubos, provocando la evaporación de la película líquida y la generación de vapor secundario. El líquido concentrado y el vapor secundario entran en el separador gas-líquido. El líquido concentrado separado entra en el segundo efecto, donde el vapor secundario actúa como fuente de calor.

• Segundo efecto: El líquido concentrado del primer efecto entra en el evaporador de segundo efecto, utilizando el vapor secundario generado en el primer efecto como medio de calentamiento. De igual forma, la película de líquido se evapora, generando nuevo vapor secundario. El líquido concentrado entra en el tercer efecto, donde el vapor secundario actúa como fuente de calor.

• Tercer efecto: El líquido concentrado del segundo efecto se concentra aún más en el tercer efecto. El vapor de calentamiento para el tercer efecto proviene del vapor secundario del segundo efecto. Finalmente, el líquido concentrado se descarga del tercer efecto, y el vapor secundario generado en este entra al condensador para su condensación. Los gases no condensables se descargan a través del sistema de vacío.

2. Utilización de la cascada de energía:

La temperatura y la presión de evaporación disminuyen progresivamente en cada efecto (normalmente diseñado para funcionamiento al vacío), garantizando que el vapor fluya naturalmente al siguiente efecto como fuente de calor, formando un "gradiente de temperatura y presión".

La diferencia de temperatura entre los efectos impulsa la transferencia de calor y la concentración del material aumenta gradualmente durante el proceso de concentración progresiva, hasta lograr finalmente la relación de concentración deseada.

3. Dirección del flujo de material y vapor:

Dirección del flujo del material: Generalmente en paralelo (en la misma dirección que el vapor), es decir, fluye secuencialmente desde el primer efecto al tercer efecto, y la concentración aumenta progresivamente.

Sentido del flujo del vapor: Contracorriente (en dirección opuesta al material), es decir, el vapor fresco entra desde el primer efecto, se aprovecha progresivamente hasta el tercer efecto y finalmente se condensa.

Estructura central y componentes

1. Unidad de evaporación de tres efectos:

Cada efecto contiene un evaporador tubular de película descendente independiente (haz de tubos de calentamiento, distribuidor de líquido, separador gas-líquido).

2. Precalentador: utiliza condensado o vapor a baja temperatura de cada efecto para precalentar el líquido de alimentación, mejorando la eficiencia térmica.

3. Sistema de vacío: Mantiene un ambiente de baja presión dentro de cada efecto evaporador, bajando el punto de ebullición de los materiales y adaptándose a los materiales sensibles al calor.

4. Sistema de control: Integra sensores de temperatura, presión y nivel de líquido para ajustar automáticamente parámetros como el caudal de alimentación, la presión de vapor y el nivel de vacío para cada efecto.

5. Bomba de circulación: Se utiliza para la transferencia de material entre efectos, garantizando un flujo estable del concentrado.

6. Sistema de condensación: El vapor del último efecto se condensa a través de un condensador (como un condensador de carcasa y tubos o de placas) para recuperar el condensado o el solvente.

Ventajas significativas

1. Ahorro energético extremo: Gracias a la evaporación de triple efecto, el vapor generado en cada efecto se aprovecha en el siguiente, lo que reduce significativamente el consumo de vapor fresco. En comparación con los evaporadores de efecto simple, el ahorro energético puede superar el 70 %.

2. Alta relación de concentración: la evaporación en múltiples etapas permite una alta concentración de material, adecuada para aplicaciones como la recuperación de sal cristalizada y el tratamiento de aguas residuales con alto contenido de sal.

3. Fuerte aplicabilidad a materiales sensibles al calor: el corto tiempo de residencia (segundos) de la evaporación de película descendente y la operación a baja temperatura (punto de ebullición reducido al vacío) evitan la descomposición o el deterioro del material.

4. Operación estable y automatización: El sistema PLC permite el ajuste automático de parámetros, como temperatura, nivel de líquido y control de presión para cada efecto, reduciendo la intervención manual.

5. Beneficios ambientales: Reduce el consumo de vapor y agua de refrigeración, disminuye las emisiones de carbono y cumple con los requisitos de producción ecológica.

Áreas de aplicación

1. Industria química: Concentración de aguas residuales de alta salinidad y vertido cero; recuperación de disolventes orgánicos (por ejemplo, alcoholes, ácidos).

2. Alimentos y bebidas: Alta concentración de jugos de frutas, productos lácteos y jarabes, conservando el sabor y la nutrición.

3. Farmacéutica y Bioingeniería: Concentración de intermedios termosensibles; separación de extractos antibióticos.

4. Desalinización de agua de mar y recuperación de recursos: Concentración de agua de mar para la producción de sal o recuperación de sales valiosas de aguas residuales.

5. Nuevos materiales energéticos: Concentración de electrolitos de baterías de litio; separación de elementos de tierras raras, etc.

Consideraciones clave de diseño y operación

1. Coincidencia de temperatura y presión entre efectos: se requiere un cálculo preciso de la temperatura de evaporación y la diferencia de presión entre cada efecto para garantizar un flujo de vapor natural y evitar la "evaporación hasta sequedad" o una transferencia de calor insuficiente.

2. Prevención y limpieza de incrustaciones: para materiales propensos a la formación de incrustaciones, diseñe haces de tubos de canal ancho o sistemas de limpieza en línea para una limpieza química o mecánica regular.

3. Control de fluidez del material: mantenga un espesor de película líquida estable dentro de cada efecto utilizando bombas de circulación o control de nivel de líquido para evitar paredes secas o ruptura de la película líquida.

4. Mantenimiento del sistema de vacío: Asegúrese del funcionamiento estable de la bomba de vacío para evitar fugas de aire que podrían reducir la eficiencia de evaporación.

Comparación con evaporadores MVR

1. Fuente de energía: Los evaporadores de triple efecto dependen de vapor fresco para el arranque y consumen solo una pequeña cantidad de vapor durante el funcionamiento a largo plazo; los evaporadores MVR dependen completamente de la electricidad para impulsar el compresor y no requieren vapor externo.

2. Escenarios aplicables: Los evaporadores de triple efecto son adecuados para escenarios con precios bajos de vapor y amplio suministro; los evaporadores MVR son adecuados para situaciones con altos costos de vapor o disponibilidad limitada de vapor.

3. Inversión inicial y consumo energético: La inversión inicial de los evaporadores de triple efecto es menor que la de los MVR, pero su consumo energético a largo plazo es ligeramente superior.

Tendencias de desarrollo

1. Actualización inteligente: integra algoritmos de IA para optimizar el control de parámetros, logrando un ajuste dinámico y advertencia de fallas.

2. Innovación de materiales: Utilización de aleaciones resistentes a la corrosión o recubrimientos cerámicos para manipular materiales altamente corrosivos.

3. Tecnología de acoplamiento de efecto múltiple: combinada con bombas de calor, separación por membranas y otras tecnologías, mejora aún más la utilización de la energía.

Resumen:

El evaporador tubular de película descendente de triple efecto, mediante conexión en serie multiefecto y tecnología de evaporación de película descendente, logra un rápido ahorro de energía, una alta concentración y un funcionamiento estable. Es un equipo esencial para el procesamiento de materiales complejos a gran escala mediante evaporación y concentración. Su equilibrio entre ahorro de energía y economía lo hace indispensable en numerosos sectores industriales.
