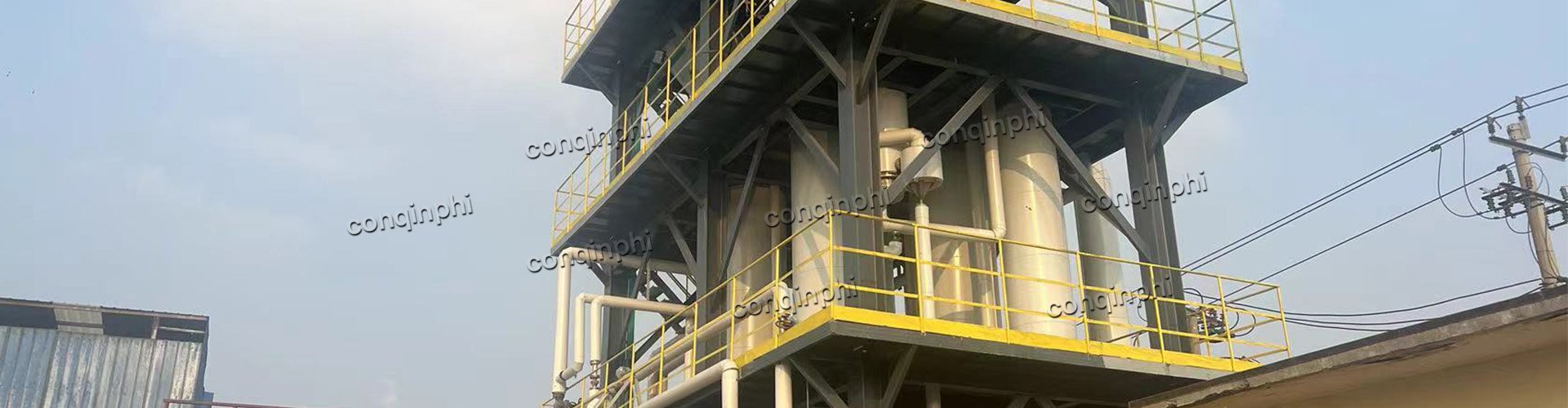

Evaporador de circulación forzada de cuádruple efecto

1. Parámetros técnicos de un evaporador de circulación forzada de cuádruple efecto

• Capacidad de evaporación: 8000-50000 kg/h

• Presión de vapor: 0,5-0,8 MPa

• Consumo de vapor/capacidad de evaporación (con bomba de calor): 0,23

• Temperatura de evaporación: 45-90 ℃

2. Eficiencia de evaporación y consumo de energía

Eficiencia de evaporación: El evaporador de circulación forzada de cuádruple efecto mejora significativamente la eficiencia del aprovechamiento de la energía térmica al utilizar vapor secundario varias veces. En comparación con un evaporador de simple efecto, el consumo de vapor del evaporador de cuádruple efecto se reduce considerablemente.

Consumo de energía: El consumo de vapor del evaporador de cuádruple efecto es de aproximadamente 0,3-0,35 toneladas por tonelada de agua. El consumo de energía se reduce aún más optimizando el gradiente de temperatura y el flujo del proceso.

3. Características estructurales

Separador calentador y evaporador: Cada efecto incluye un separador calentador y evaporador para calentar el material y separar el vapor y el líquido.

Bomba de circulación forzada: una bomba de circulación forzada garantiza un flujo rápido de material dentro del calentador, evitando la formación de incrustaciones y placas secas y mejorando la eficiencia de la transferencia de calor.

Condensador y bomba de vacío: Equipado con un condensador y una bomba de vacío para condensar el vapor secundario y mantener la presión negativa del sistema.

Sistema de control automatizado: se puede configurar un sistema automatizado para controlar automáticamente la alimentación, la temperatura y la concentración, mejorando la comodidad y la estabilidad operativa.

Ventajas

1. Amplia adaptabilidad: adecuado para diversos materiales difíciles de procesar, incluidos aquellos propensos a la formación de incrustaciones, cristalización, sensibilidad al calor, alta concentración, alta viscosidad y que contienen sólidos insolubles.

2. Circulación forzada rápida: La bomba de circulación forzada asegura un flujo rápido de material dentro de los tubos, lo que garantiza un calentamiento uniforme, evita la formación de paredes secas y mejora la eficiencia de la transferencia de calor.

3. Diseño de separación optimizado: El líquido ingresa al separador del evaporador tangencialmente, mejorando la separación vapor-líquido.

4. Evaporación al vacío a baja temperatura: adecuada para materiales sensibles al calor, como la concentración de salsas para alimentos.

5. Estructura compacta: El equipo tiene una estructura compacta, ocupa poco espacio y es fácil de operar.
