Cristalizador FC

Principio de funcionamiento

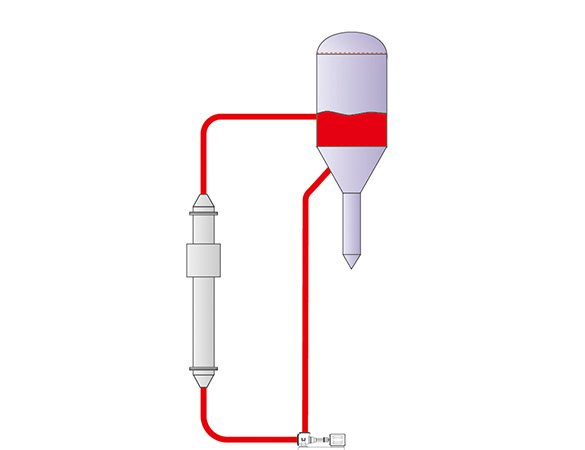

1. Circulación y evaporación:

La solución de materia prima ingresa al cristalizador a través de la entrada, se mezcla con el licor madre circulante y luego se bombea al calentador (por ejemplo, un intercambiador de calor de carcasa y tubos) mediante una bomba de circulación externa.

La solución calentada entra en la cámara de evaporación, donde se evapora instantáneamente a presión reducida o normal. Parte del disolvente se evapora, creando un estado sobresaturado, y el soluto comienza a cristalizar.

La solución sobresaturada entra en contacto con los cristales suspendidos en la cámara de evaporación y el soluto se deposita en la superficie del cristal, promoviendo el crecimiento del cristal y manteniendo una sobresaturación estable.

2. Clasificación y descarga de cristales:

La suspensión de cristales se deposita en el fondo de la cámara de evaporación. Los cristales grandes se separan mediante un dispositivo de separación (p. ej., un clasificador) y se descargan de forma continua o intermitente por el puerto de descarga inferior.

Los cristales finos entran en la tubería de circulación con las aguas madres. Algunos regresan al calentador para su disolución, mientras que otros continúan su crecimiento en la cámara de evaporación. La distribución del tamaño de las partículas de los cristales se mantiene controlando el caudal de circulación.

3. Control de sobresaturación:

Al ajustar la temperatura de calentamiento, la presión de la cámara de evaporación o el caudal de alimentación, se controla con precisión la sobresaturación de la solución para evitar la nucleación espontánea y promover el crecimiento de los cristales existentes.

Estructura central y componentes

1. Cámara de evaporación: Unidad principal que contiene un espacio de separación para la separación gas-líquido y el crecimiento de cristales. Suele estar equipada con un dispositivo antiespumante para evitar el desbordamiento de la espuma.

2. Bomba de circulación: Fuerza la circulación de alta velocidad de la solución, asegurando la suspensión de cristales y una transferencia de calor eficiente.

3. Calentador: Normalmente un intercambiador de calor de carcasa y tubos, que proporciona calor para evaporar y concentrar la solución.

4. Dispositivo de clasificación: como un clasificador o un hidrociclón, que utiliza principios de dinámica de fluidos para separar cristales de diferentes tamaños de partículas.

5. Sistema de eliminación de cristales finos: al controlar el caudal de derivación en el circuito de circulación, algunos cristales finos se disuelven o se devuelven a la zona de crecimiento, optimizando la distribución del tamaño de partícula.

6. Sistema de control: Integra sensores de temperatura, presión y nivel, así como válvulas reguladoras automáticas, para lograr un control de parámetros de circuito cerrado.

Ventajas y limitaciones significativas

Ventajas:

1. Alta eficiencia de evaporación: el diseño de circulación externa forzada acorta la ruta de transferencia de calor, lo que lo hace adecuado para materiales de alta viscosidad y reduce la resistencia a la transferencia de calor.

2. Calidad de cristal controlable: el tamaño de partícula se clasifica a través de un dispositivo de clasificación, lo que da como resultado cristales uniformes y de alta pureza.

3. Alta flexibilidad operativa: parámetros como el caudal de circulación y la temperatura de calentamiento se pueden ajustar para adaptarse a diferentes características del material.

4. Fuerte adaptabilidad: compatible con los modos de cristalización por evaporación y cristalización por enfriamiento; se puede lograr una operación multifuncional cambiando el intercambiador de calor.

5. Mantenimiento conveniente: Las tuberías de circulación y los componentes de calefacción son fáciles de limpiar, lo que reduce el impacto de la formación de incrustaciones.

Limitaciones:

1. Alto consumo de energía: La circulación forzada requiere una potencia de bombeo significativa, especialmente en la producción a gran escala.

2. Estructura compleja: El sistema de circulación externa aumenta la superficie ocupada por los equipos y los costos de las tuberías.

3. Sensibilidad del material: Los materiales altamente corrosivos o que se cristalizan y obstruyen fácilmente requieren materiales especiales o diseños antiobstrucción.

Áreas de aplicación

1. Tratamiento de aguas residuales: tratamiento de aguas residuales de alta salinidad (como aguas residuales que contienen cloruro de sodio y sulfato de sodio) y recuperación de recursos de sal cristalina.

2. Industria química: Producción de sales inorgánicas (como cloruro de potasio y sulfato de amonio) y ácidos orgánicos (como ácido oxálico).

3. Productos farmacéuticos y alimentos: Separación por cristalización de ingredientes activos y aditivos alimentarios (como glucosa y lactosa).

4. Nuevos materiales energéticos: Purificación y cristalización de sales de litio de grado batería, sales de níquel-cobalto y otros materiales.

Puntos operativos clave y optimizaciones

1. Control de la tasa de circulación: mantener una tasa de flujo adecuada para garantizar la suspensión de cristales y evitar la sedimentación o el desgaste excesivo.

2. Ajuste de presión y temperatura de la cámara de evaporación: ajuste el nivel de vacío según el punto de ebullición del material para optimizar la tasa de evaporación.

3. Manejo de semillas: agregue cristales semilla según sea necesario para controlar la tasa de nucleación y estabilizar el crecimiento de los cristales.

4. Medidas antical: Limpie el elemento calefactor periódicamente o aplique un revestimiento antical y controle la eficiencia de transferencia de calor.

Los cristalizadores FC, con su circulación de alta eficiencia, operación flexible y calidad de cristal controlable, se han convertido en equipos importantes para procesar la cristalización de materiales complejos. Funcionan especialmente bien en entornos que requieren una alta eficiencia de evaporación o un control estricto del tamaño de partícula. Sin embargo, es fundamental encontrar un equilibrio entre el consumo energético y el coste del equipo, y la optimización del proceso permite lograr una operación económica.
