Evaporador de película descendente de efecto múltiple

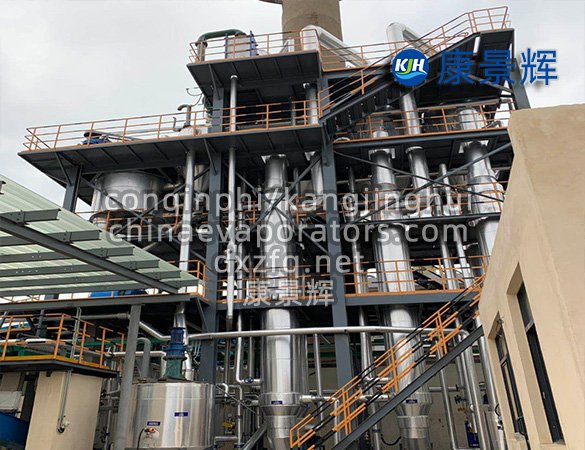

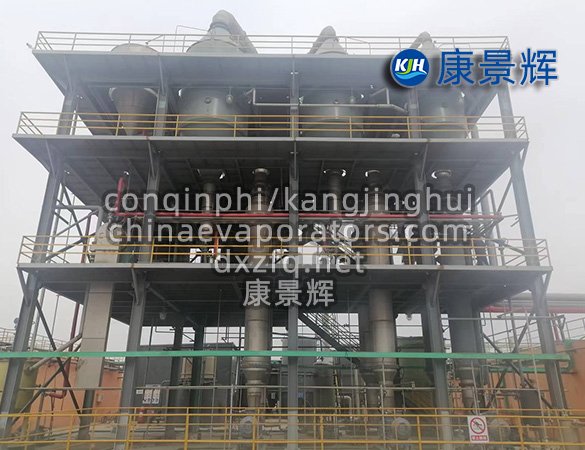

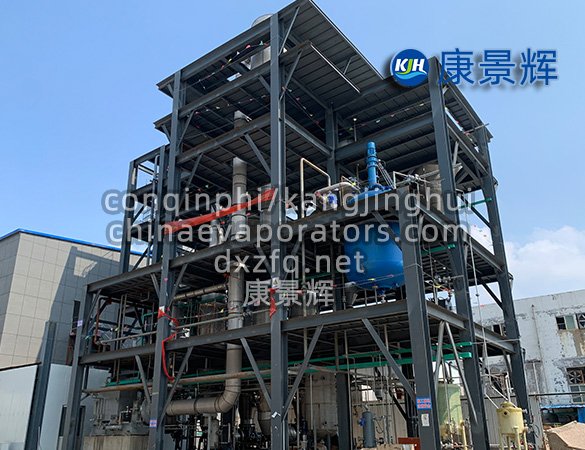

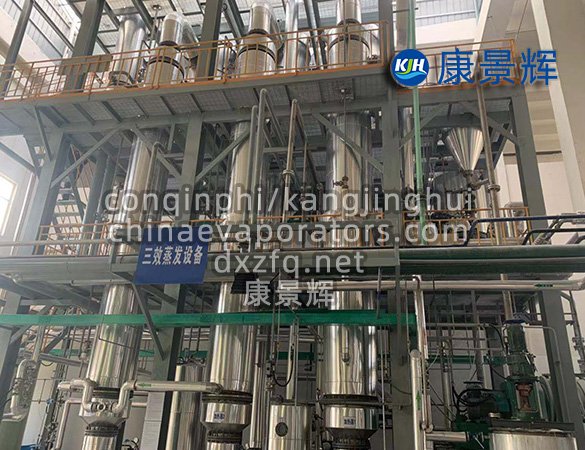

I. Conceptos básicos y mecanismo de funcionamiento

El evaporador de película descendente de efecto múltiple es un dispositivo de concentración de alta eficiencia y ahorro energético que opera bajo presión negativa. Su principio fundamental reside en la conexión en serie de múltiples unidades de evaporación para lograr un aprovechamiento gradual de la energía térmica. El sistema requiere solo una pequeña cantidad de vapor fresco como fuente de calor inicial; el vapor secundario generado en la etapa anterior se introduce en la siguiente como medio de calentamiento, logrando así un modo de ahorro energético de "suministro de vapor único, múltiples usos". El líquido crudo se distribuye uniformemente desde la parte superior del equipo a través de un dispositivo de distribución, formando una película líquida de 0,1 a 0,5 mm de espesor a lo largo de la pared interna de los tubos de calentamiento por gravedad. El líquido fluye de arriba a abajo mientras es calentado por el vapor fuera de los tubos, completando rápidamente el proceso de evaporación. El vapor secundario generado en el último efecto se recupera y procesa mediante un condensador o compresor MVR. Este proceso puede controlar el consumo de vapor por tonelada de agua evaporada entre 0,28 y 0,35 kg/kg, con un consumo de energía de solo un tercio del de un evaporador de efecto simple, lo que demuestra efectos de ahorro de energía excepcionales.

II. Componentes clave

1. Unidad de precalentamiento: adopta una estructura horizontal de carcasa y tubos, que utiliza el vapor secundario de baja temperatura del último efecto del sistema para precalentar la alimentación, lo que reduce la carga de calentamiento del primer efecto y mejora la eficiencia térmica general.

2. Dispositivo de distribución de líquido: como parte crítica de la operación del sistema, generalmente adopta una guía de flujo de tipo canal combinada con boquillas o un diseño de cono de guía de flujo en espiral para garantizar que todos los tubos de intercambio de calor estén completamente humedecidos, con una tasa de humectación de no menos de 120%, previniendo eficazmente la coquización causada por paredes secas.

3. Componente de calentamiento: Los tubos de intercambio de calor pueden estar hechos de acero inoxidable 316L, acero inoxidable dúplex 2205 o aleación de titanio, con un rango de diámetro de 25 a 50 mm y una longitud de 3 a 8 m, manteniendo una relación longitud-diámetro de 80 a 120 para garantizar la estabilidad del flujo de la película líquida; el lado de la carcasa está equipado con deflectores de separación de vapor-líquido para evitar que el condensado impacte el haz de tubos.

4. Cámara de separación gas-líquido: Incorpora una estructura ciclónica de entrada de gas tangencial o un desempañador de malla metálica de alta eficiencia para garantizar que la concentración de gotas arrastradas en el vapor secundario sea ≤100 mg/Nm³, lo que reduce eficazmente el valor de DQO del condensado. 5. Dispositivo de mejora de la energía térmica: Equipado con un termocompresor, presuriza parte del vapor secundario y lo devuelve al primer efecto, logrando un ahorro energético adicional del 12-18 %. Si se integra con la tecnología MVR, el consumo de energía de la unidad se puede controlar dentro de ≤18 kWh/t de agua.

6. Sistema de Limpieza en Línea: Cuenta con un programa de tres etapas de lavado alcalino, lavado ácido y pasivación, combinado con circulación de bolas de esponja o cabezales rociadores giratorios, permitiendo la limpieza a bajas temperaturas de 40°C, reduciendo el tiempo de inactividad y asegurando una producción continua.

III. Características técnicas destacadas

1. Alta eficiencia de transferencia de calor: la película líquida está en estrecho contacto con la superficie de calentamiento y el coeficiente de transferencia de calor puede alcanzar 3000–5000 W/(m²·K), una mejora de más del 30% en comparación con los equipos de película ascendente tradicionales.

2. Tiempo de residencia corto del material: el tiempo de una sola pasada es de solo 5 a 30 segundos, adecuado para la concentración de sustancias sensibles al calor como vitaminas, enzimas y jugos de frutas y verduras, maximizando la retención de ingredientes activos.

3. Fuerte capacidad de control de espuma: al adoptar un diseño de flujo en paralelo y una estructura de succión inferior, puede descomponer rápidamente la espuma y reducir el arrastre, eliminando la necesidad de agentes antiespumantes adicionales.

4. Excelente rendimiento de ahorro de energía: con una configuración de triple efecto y un termocompresor, la relación de consumo de vapor (Q/S) es ≤0,33; cuando se combina con MVR, el consumo total de energía puede ser tan bajo como ≤27 kg de carbón estándar/t de agua.

5. Disposición espacial compacta: Al utilizar una estructura de apilamiento vertical o de marco "paralelo", ahorra hasta un 40% de área de instalación en comparación con los equipos tradicionales de efecto simple, adaptándose a escenarios de aplicación con limitaciones de espacio.

IV. Principales áreas de aplicación

1. Tratamiento de aguas residuales industriales con alto contenido de sal: Adecuado para aguas residuales con un contenido de sal del 12 al 25% de las industrias de productos químicos, pesticidas, tintes y licor madre de materiales de baterías de litio, se puede concentrar hasta casi la saturación, seguido de cristalización, logrando una "descarga cero" de aguas residuales y la recuperación de recursos de sales (NaCl, Na₂SO₄, pureza de KCl ≥97%).

2. Sectores alimentario y farmacéutico: Se utiliza para la concentración a baja temperatura de materiales como leche, maltosa y extractos de medicina tradicional china, con una tasa de retención de ingredientes activos superior al 90 %. 3. Proyecto de desalinización de agua de mar: Como equipo principal del sistema de destilación multiefecto a baja temperatura (LTMED), presenta una tasa de producción de agua ≥10 y produce agua dulce con un TDS ≤5 mg/L, ideal para el suministro de agua en zonas con escasez hídrica.

4. Recuperación de disolventes orgánicos: Adecuado para la recuperación de disolventes de bajo punto de ebullición, como etanol, isopropanol y DMAC. El vacío de operación se controla entre 50 y 150 mbar, y la eficiencia de recuperación es superior al 98 %, lo que permite el reciclaje de recursos y la protección del medio ambiente.

V. Puntos clave de selección y diseño de procesos

1. Determinación del número de efectos: cuando el precio del vapor es de 0,25 RMB/kg, un sistema de tres efectos ofrece una eficiencia económica óptima; si el costo del vapor es superior a 0,35 RMB/kg, primero se debe considerar una solución integrada de cuatro efectos o MVR.

2. Optimización del proceso: Para materiales propensos a la formación de incrustaciones, se recomienda utilizar un diseño de efecto final de “flujo directo + circulación forzada”, manteniendo un caudal ≥2 m/s, controlando el tamaño de partícula de cristal a <0,2 mm y ampliando el ciclo de limpieza a más de 45 días.

3. Base de selección del material: seleccione los materiales de manera razonable según la corrosividad del medio: el acero inoxidable 304 se puede usar para concentraciones de iones de cloruro <500 mg/L; 316L para 500–5000 mg/L; y se recomienda acero inoxidable dúplex 2205, 2507 o titanio para >5000 mg/L o cuando contienen elementos corrosivos fuertes como flúor y bromo.

4. Diferencia de temperatura y control de vacío: La temperatura del primer efecto se controla a 75–90 ℃, el último efecto se mantiene a 40–45 ℃ y la diferencia de temperatura entre cada efecto no supera los 15 ℃ para evitar que las altas temperaturas locales provoquen coquización o daños en el equipo.

VI. Procedimientos operativos y especificaciones de operación

1. Preparación para la puesta en marcha:

Asegúrese de que el agua de enfriamiento, la fuente de aire del instrumento y la presión de vapor vivo sean estables (0,5–0,7 MPa);

Abra la válvula de ruptura de vacío superior y alimente lentamente el material hasta que el nivel del líquido en cada efecto alcance la línea media de la mirilla para evitar paredes secas;

Ponga en marcha el sistema de vacío e introduzca vapor vivo solo después de que el grado de vacío del último efecto alcance ≥0,085 MPa. 2. Monitoreo de la operación:

Mantener un equilibrio dinámico entre la tasa de alimentación, la tasa de evaporación y la tasa de descarga para garantizar niveles de líquido estables en cada efecto;

Controlar la fluctuación de la presión del vapor vivo dentro de ±0,02 MPa para evitar el funcionamiento inestable de la bomba de calor;

Verifique la conductividad del condensado cada 2 horas. Si supera los 150 μS/cm, investigue inmediatamente si hay fugas.

3. Procedimiento de apagado:

Primero, corte el suministro de vapor, libere el vacío, detenga la alimentación, circule y enjuague con agua caliente a 85 ℃ durante 30 minutos, drene el líquido restante y realice procedimientos de limpieza alcalina y ácida CIP para asegurarse de que el sistema esté limpio.

VII. Mantenimiento y solución de problemas

1. Plan de limpieza:

Incrustaciones leves: circular y limpiar con una solución de NaOH al 2 % a 50 ℃ durante 2 horas;

Escala dura a base de sulfato: Primero, realice una limpieza complejante con 5% EDTA + 1% ácido cítrico a 60 ℃, luego realice un tratamiento de pasivación con 1% HNO₃;

Estándar de finalización de limpieza: diferencia de pH entre entrada y salida < 0,2, diferencia de conductividad < 50 μS/cm.

2. Problemas comunes y soluciones:

Capacidad de evaporación disminuida: Verifique si el distribuidor de líquido está bloqueado, si el espesor de la incrustación en los tubos de intercambio de calor es > 2 mm, se requiere limpieza mecánica;

Grado de vacío que no cumple con los estándares: Confirme que la temperatura del agua de enfriamiento sea ≤ 32 ℃ y la temperatura del agua de sellado de la bomba de vacío sea < 25 ℃;

DQO de condensado anormal: esto puede deberse a daños en el desempañador o a un nivel de líquido excesivamente alto en la cámara de separación; se requiere apagar el equipo para inspección o reemplazo.

3. Medidas preventivas regulares:

Inspeccione las boquillas de distribución de líquido durante la revisión anual; reemplácelas si el desgaste es > 1 mm;

Realice una inspección de muestreo del 10% del espesor de la pared del tubo de intercambio de calor; si el espesor restante es < 2,0 mm, se recomienda un reemplazo general;

Calibre el sistema de control del instrumento cada seis meses para garantizar una respuesta precisa de vacío, nivel de líquido, conductividad y otras señales entrelazadas.

VIII. Evaluación de beneficios económicos y ambientales

Tomando como ejemplo un proyecto que procesa 60 toneladas diarias de aguas residuales con alto contenido de sal, utilizando un sistema de película descendente de triple efecto + circulación forzada en lugar del equipo original de simple efecto, el ahorro anual de vapor es de 1,1 × 60 × 330 = 21 780 toneladas, equivalente a 2480 toneladas de carbón convencional, lo que reduce las emisiones de dióxido de carbono en aproximadamente 6500 toneladas. Simultáneamente, se pueden recuperar aproximadamente 1600 toneladas de sal industrial al año, generando beneficios económicos adicionales de aproximadamente 720 000 RMB, con un periodo de amortización inferior a 1,5 años. Esto demuestra un excelente valor económico y ambiental.

IX. Resumen y perspectivas

El evaporador multiefecto de película descendente, con sus ventajas técnicas de alta eficiencia en la transferencia de calor, operación a baja temperatura y ahorro de energía en múltiples etapas, se ha convertido en la opción preferida en el aprovechamiento de aguas residuales de alta salinidad, la concentración de materiales sensibles al calor y la recuperación de disolventes. Al comprender firmemente los tres elementos fundamentales: diseño de distribución de líquidos, idoneidad de materiales y estrategia de limpieza, durante la selección del equipo, la integración del sistema y la gestión operativa, las empresas pueden lograr un funcionamiento estable, duradero y económico del dispositivo. Esta tecnología no solo mejora la sostenibilidad de la producción industrial, sino que también proporciona apoyo técnico práctico para alcanzar los objetivos estratégicos nacionales de "carbono dual", lo que la convierte en uno de los equipos más importantes para promover la transformación industrial ecológica.
