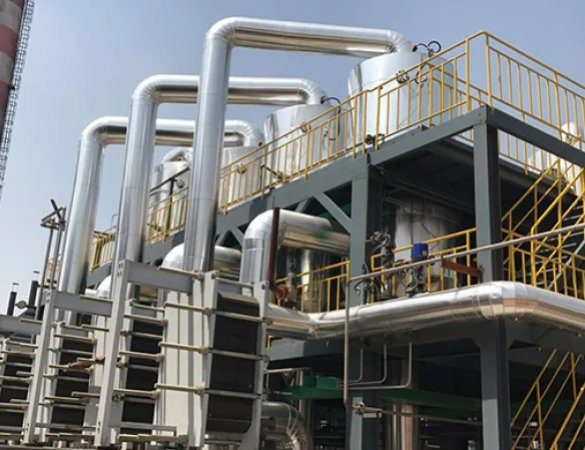

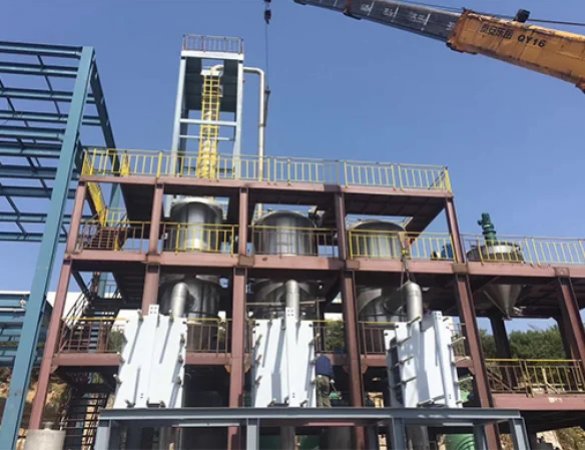

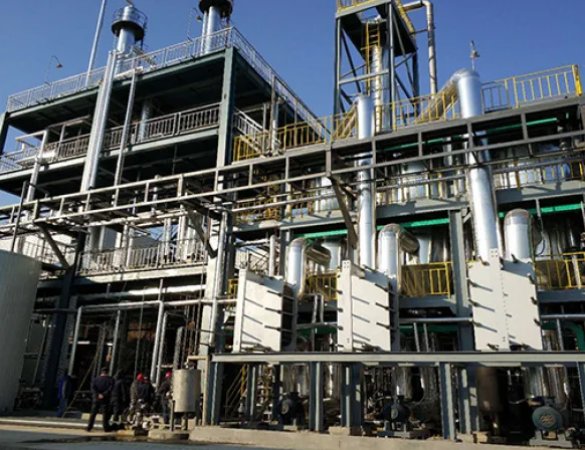

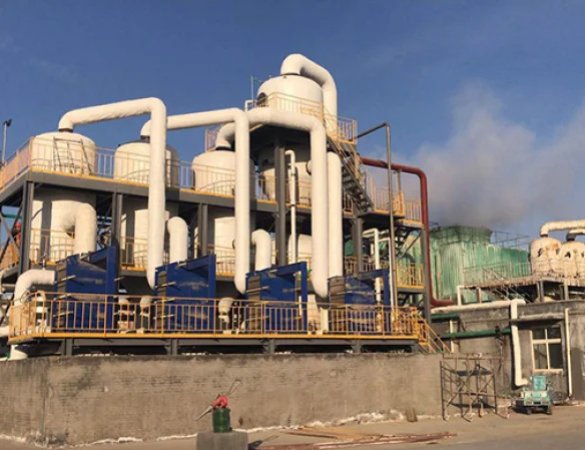

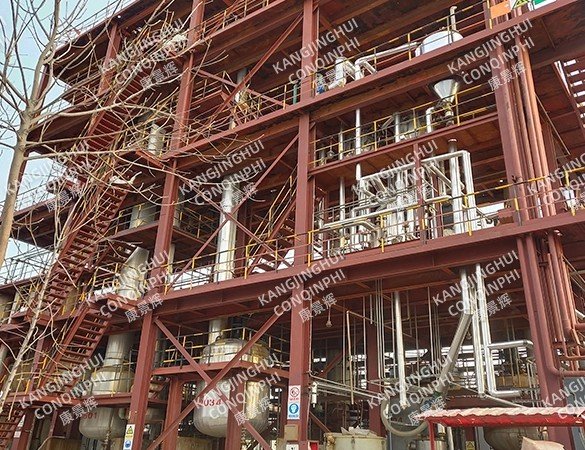

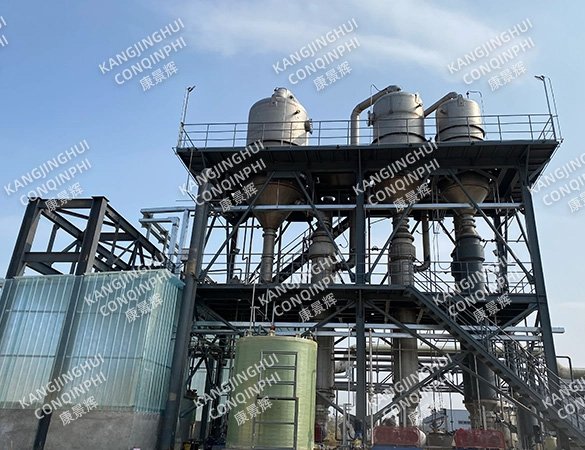

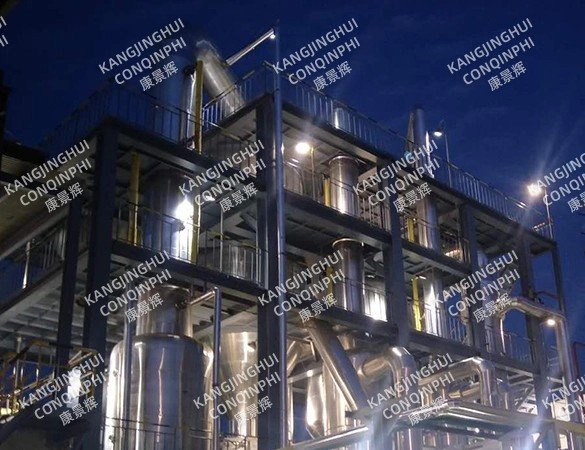

Evaporador multiefecto de placas

I. Estructura y principio de funcionamiento

1. Estructura básica

El evaporador multiefecto de placas utiliza un intercambiador de calor de placas como elemento central de transferencia de calor, que difiere fundamentalmente del evaporador tubular tradicional. Su estructura incluye:

Placas de transferencia de calor: Cuatro placas con diferentes estructuras forman un grupo. Las placas corrugadas crean un canal de flujo altamente turbulento, logrando un coeficiente de transferencia de calor de 3500-5800 W/(m²·K).

Sistema de bastidor: Estructura modular compuesta por placas de sujeción fijas, placas de sujeción móviles, columnas de soporte frontales, barras guía superiores e inferiores y pernos de sujeción.

Diseñoel canal de flujo: Se forman canales de flujo de 8-12 mm de ancho entre las placas, lo que permite que el material y el medio calefactor fluyan a contracorriente o simultáneamente dentro de sus respectivos canales.

2. Proceso de funcionamiento: El material forma una película líquida uniforme sobre la superficie de la placa a través de un distribuidor.

Tipo de película descendente: El material entra por la parte superior de la placa y forma una película líquida descendente por gravedad, adecuada para materiales sensibles al calor.

Tipo de película ascendente: El material entra por la parte inferior de la placa y asciende impulsado por vapor, ideal para materiales de baja viscosidad.

Tipo de película ascendente y descendente: Combina las características de la película ascendente y descendente, consta de cuatro placas que forman cuatro canales de flujo, ideal para el manejo de materiales complejos.

3. Mecanismo en serie de múltiples efectos

Con una conexión en serie de tres o cuatro efectos, el vapor secundario del efecto anterior sirve como fuente de calor para el siguiente efecto:

Primer efecto: Calentamiento con vapor vivo (0,3-0,5 MPa)

Segundo/Tercer efecto: Utilización del vapor secundario generado en el efecto anterior (la temperatura disminuye gradualmente)

Efecto final: El vapor secundario entra en el condensador para la condensación, manteniendo el vacío en el sistema.

II. Ventajas técnicas e indicadores de rendimiento

1. Excelente ahorro de energía

2. Diseño compacto y eficiente

Eficiencia de transferencia de calor: 15-30 % mayor que la de los evaporadores tubulares tradicionales; alta turbulencia; coeficiente de transferencia de calor de 3 a 5 veces superior al de los evaporadores tubulares.

Ahorro de espacio: 30-50 % menor que el de los evaporadores tubulares.

Baja retención de líquido: Corto tiempo de residencia de los materiales a altas temperaturas, especialmente adecuado para productos sensibles al calor.

3. Fácil operación y mantenimiento

Estructura extraíble: Las placas se desmontan e instalan rápidamente, lo que amplía el ciclo de limpieza de incrustaciones de 7 días para sistemas tubulares a 60 días.

Diseño sin ángulos muertos: La superficie corrugada evita la acumulación de material; el sistema de limpieza automática CIP reduce el tiempo de inactividad.

Ajuste flexible: Adaptable a diferentes materiales aumentando o disminuyendo el número de placas o ajustando el flujo (flujo en paralelo/contracorriente/mixto).

III. Consideraciones Clave de Diseño

1. Tecnología Antical

Se implementan múltiples medidas para materiales propensos a la incrustación, como productos lácteos y jugos:

Optimización del Canal de Flujo: El diseño de canal de flujo ancho (8-12 mm) y un caudal de circulación forzada de 2-3 m/s reducen la adhesión de sales cristalinas.

Tecnología de Recubrimiento: Se pulveriza un nanorrecubrimiento de aleación de carburo de tungsteno-cobalto o TiO₂ sobre la pared interna de los tubos de intercambio de calor.

Control de Proceso: Control preciso del caudal de alimentación y la presión del vapor, con mejor monitorización de la concentración.

2. Selección de Materiales

El material de la placa se selecciona en función de su corrosividad:

Acero Inoxidable 316L: Apto para productos alimenticios y químicos en general.

Aleación de Titanio: Apto para aguas residuales con iones de cloruro.

Aleación de Hastelloy: Apto para entornos ácidos y alcalinos fuertes, lo que triplica la vida útil del equipo.

3. Principios de configuración de la eficiencia

Evaporador de triple efecto: Ideal para equilibrar el ahorro energético y los costes de inversión.

Evaporador de cuádruple efecto: Adecuado para producción a gran escala, como la azucarera.

De cinco efectos o superior: La reducción del consumo de vapor disminuye con cada efecto posterior al tercero (los evaporadores de cinco efectos solo reducen el consumo de vapor un 7 % en comparación con los de tres efectos), pero la inversión en equipos aumenta un 40 %.

IV. Áreas de aplicación típicas

1. Industria alimentaria

Productos lácteos: Concentración de leche en polvo y leche condensada, temperatura de funcionamiento de 75-40 °C, lo que protege la actividad proteica.

Industria azucarera: Concentración de jugo de azúcar (aumento del contenido de materia seca del 15 % a más del 68 %). Una empresa utilizó un evaporador de placas de efecto múltiple, lo que redujo el consumo de vapor en un 12 %.

Bebidas de zumo de fruta: Concentración a baja temperatura de zumo de fruta de alta viscosidad, que conserva el sabor y los nutrientes.

2. Protección ambiental y tratamiento de aguas residuales

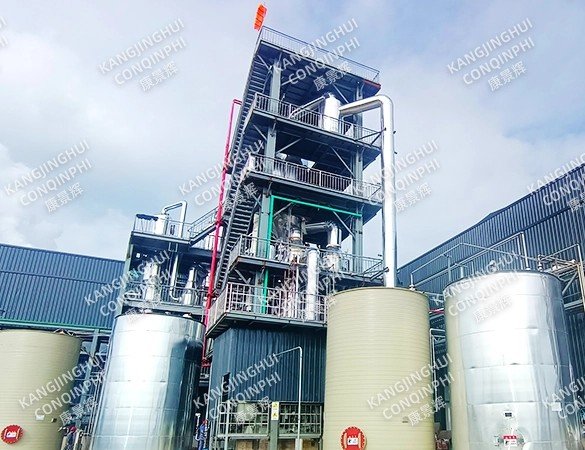

Aguas residuales de alta salinidad: Tratamiento diario de 300 toneladas de aguas residuales de baterías de litio, con una tasa de recuperación de níquel del 98 %.

Aguas residuales de galvanoplastia: Los sistemas de tres efectos logran cero emisiones de metales pesados, ahorrando más de 5 millones de yuanes al año.

Recuperación de álcalis: Los grupos evaporadores de película descendente de placas se utilizan para la evaporación de licor negro en la fabricación de papel, con una eficiencia térmica entre un 15 % y un 30 % superior a la de los evaporadores tubulares.

3. Industria farmacéutica

Concentración de antibióticos y preparaciones enzimáticas a baja temperatura (≤55 °C), 98 % de retención de ingredientes activos. Cumple con las normas GMP, producción totalmente cerrada.

V. Kang Jinghui: Actualización tecnológica

1. Tecnología de acoplamiento MVR

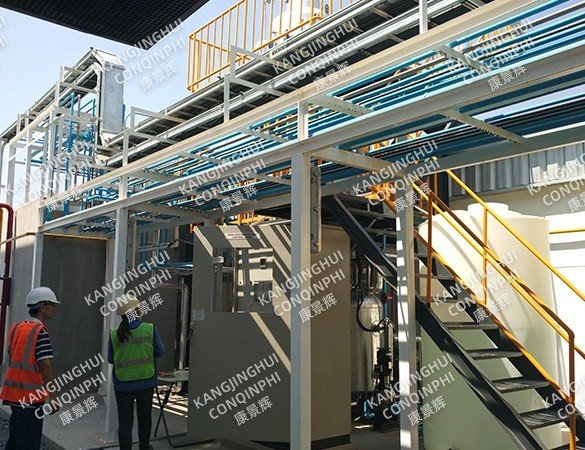

Evaporador multiefecto de placas combinado con recompresión mecánica de vapor (MVR): El MVR comprime y calienta el vapor secundario para su reciclaje, con un consumo de vapor fresco prácticamente nulo. El consumo de energía para tratar una tonelada de aguas residuales con alto contenido de sal es de 35-50 kWh, lo que supone un ahorro del 50-60 % en comparación con los evaporadores multiefecto tradicionales. Un proyecto que utilizó el proceso MVR + triple efecto logró purezas de separación de cloruro de sodio y sulfato de sodio superiores al 99 %.

2. Actualización inteligente

Integración PLC/DCS: Monitoreo en tiempo real de más de 20 parámetros, incluyendo temperatura, presión y nivel de líquido.

Mantenimiento predictivo con IA: Predice los ciclos de limpieza basándose en los datos de monitoreo de escalado, lo que reduce las paradas no planificadas. Modular sobre plataforma: Ajuste flexible de la capacidad de 1000 a 36000 l/h, desmontaje y montaje rápidos en 72 horas.

VI. Recomendaciones de selección

Escenarios aplicables:

Producción continua a gran escala (capacidad de evaporación >5 t/h)

Materiales sensibles al calor (alimentarios, farmacéuticos)

Materiales propensos a la incrustación que requieren una limpieza frecuente

Proyectos con espacio limitado.

Escenarios no aplicables:

Condiciones extremas de alta temperatura y alta presión (que requieren materiales especiales)

Medios altamente corrosivos sin materiales adecuados

Producción a pequeña escala (bajo retorno de la inversión).

Los evaporadores multiefecto de placas, con su alta eficiencia de transferencia de calor, estructura compacta y fácil mantenimiento, se han convertido en la alternativa preferida a los evaporadores tubulares tradicionales en los sectores de la alimentación y la protección del medio ambiente. Con la consolidación del acoplamiento MVR y las tecnologías de control inteligente, sus amplias ventajas en eficiencia energética se destacarán aún más.
