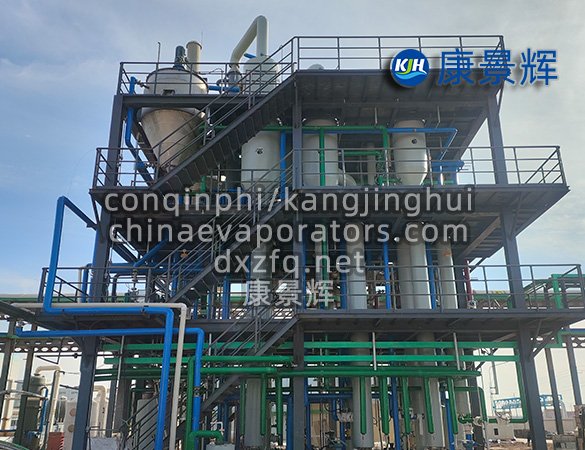

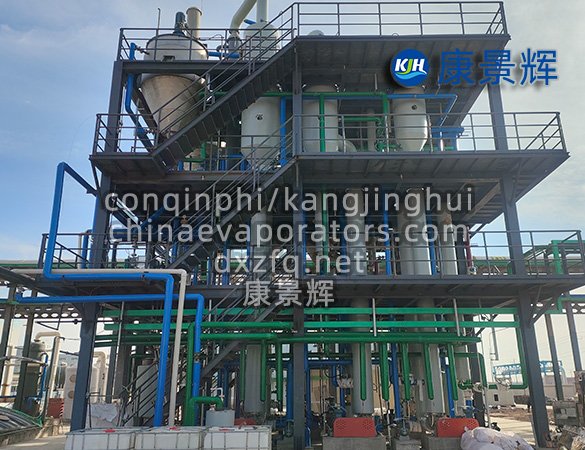

Evaporador de efecto múltiple

I. ¿Qué es un evaporador multietapa?

Un evaporador multietapa (comúnmente conocido como "evaporador multiefecto" o MEE en China) es un dispositivo de evaporación de bajo consumo que reutiliza el vapor varias veces. Utiliza de 2 a 8 etapas en serie, reduciendo progresivamente la presión y el punto de ebullición. El vapor secundario generado en la etapa anterior se convierte en la fuente de calor para la siguiente, evaporando una gran cantidad de agua de la solución con un consumo de vapor fresco extremadamente bajo, produciendo líquido concentrado o directamente agua destilada reutilizable.

II. Principio de funcionamiento: El "Aprovechamiento de energía paso a paso" permite que 1 tonelada de vapor ≈ 4-7 toneladas de evaporación.

1. Primera etapa: El vapor fresco externo (≈105℃) calienta el material, generando el primer vapor secundario.

2. Segunda etapa: Utilizando el vapor secundario de la primera etapa como fuente de calor, la evaporación continúa a un punto de ebullición más bajo de solo 85-90 ℃ debido a la presión reducida.

3. Tercera etapa y posteriores: El proceso anterior se repite hasta que la última etapa se evapore a una temperatura baja de 45-60 ℃.

4. Condensación terminal al vacío: El vapor restante se condensa mediante un condensador de superficie o una torre de enfriamiento, manteniendo una presión absoluta de 20-30 kPa en el sistema.

Resultado: Evaporar 1 tonelada de agua consume sólo entre 0,15 y 0,3 toneladas de vapor fresco, ahorrando más del 60% de energía en comparación con la evaporación de efecto simple.

III. Componentes principales: los "cuatro módulos" en los que los propietarios deben centrarse

1. Cuerpo del evaporador: Estructura de película descendente o película ascendente de tubo/placa, hecha de acero inoxidable 304/316L/dúplex/titanio, capaz de soportar iones de cloruro ≤20000 mg/L.

2. Separadores de lados fríos y calientes: Garantizan una separación eficiente de vapor y líquido, con arrastre de niebla ≤50 ppm, evitando el "arrastre".

3. Módulo de vacío y condensación: Bomba de anillo de agua + condensador de superficie, manteniendo automáticamente el vacío de diseño; consumo de agua de refrigeración ≤5 t/t-evaporación.

4. Control inteligente: PLC + HMI, visualización en tiempo real de temperatura, presión, concentración y conductividad, inicio y parada con un solo botón, admite la comunicación con el DCS del propietario.

IV. ¿Qué escenarios de propietario son adecuados?

Descarga cero de líquidos de aguas residuales de alta salinidad: aguas residuales de desulfuración de plantas de energía, salmuera concentrada de productos químicos de carbón, aguas residuales de galvanoplastia/teñido, con TDS de hasta 150 000 mg/L.

Industria Química/Farmacéutica: Recuperación de aguas madres, recuperación de disolventes, concentración de productos termosensibles (vitaminas, antibióticos, glucosa).

Alimentación y Fermentación: Concentración a baja temperatura de jugo de fruta, suero, almidón, azúcar y extracto de levadura, conservando el color, el aroma y el sabor.

Recuperación de recursos: "evaporación → cristalización → secado" integrado de sales inorgánicas como Na₂SO₄, NaCl y (NH₄)₂SO₄, produciendo sales como subproductos que cumplen con los estándares de grado industrial.

V. Seis valores principales para los propietarios

1. Bajos costos operativos: En comparación con los sistemas de efecto simple, el ahorro de vapor oscila entre el 60 % y el 75 %. Con una capacidad de evaporación de 10 t/h, 7200 horas de funcionamiento al año y un costo de vapor de 220 yuanes/t, el ahorro anual en costos de vapor es de ≥ 6 millones de yuanes.

2. Tamaño reducido y menor inversión: Estructura de marco integrado de tres efectos, que ocupa ≤ 1,3 veces el área de un sistema de efecto único, lo que elimina la necesidad de edificios de fábrica de gran envergadura.

3. Alto grado de automatización: Requiere sólo un operador, con sistema de limpieza automático y CIP en línea, reduciendo la mano de obra en un 50%.

4. Efluente de alta calidad: Agua destilada con DQO ≤ 30 mg/L y conductividad ≤ 100 μS/cm, que puede reutilizarse directamente en calderas o sistemas de refrigeración circulante.

5. Evaporación a baja temperatura, menor corrosión: El efecto final opera a 45-60 °C, extendiendo la vida útil del equipo en más de un 30 % en comparación con la evaporación de efecto único a 110 °C.

6. Políticamente favorable: Incluido en el “Catálogo Nacional de Tecnologías de Ahorro de Agua Industrial Promovidas”, con subsidios de inversión del 10% al 30% disponibles en algunas provincias.

VI. Método de selección de propietarios en tres pasos

1. Evaluación de la calidad del agua: Proporcionar fluctuaciones anuales de la calidad del agua (TDS, DQO, Cl⁻, Ca²⁺/Mg²⁺, SiO₂, dureza) para determinar los materiales y los riesgos de incrustaciones.

2. Cálculo del balance energético: Con base en la presión del vapor, la temperatura del agua de enfriamiento y el precio de la electricidad, seleccione el número de efectos (3/4/5/6) y si se debe agregar recompresión mecánica de vapor MVR, siendo la opción óptima el menor costo operativo total. 3. Ubicación y servicios: Confirme el diámetro de la tubería de vapor, el volumen de agua de enfriamiento, la carga energética y la dirección de descarga del efluente; se puede determinar un diseño integrado sobre plataforma o independiente según corresponda.

VII. Puntos clave de operación y mantenimiento: garantizar que el equipo se mantenga actualizado durante 20 años

Puesta en marcha: Primero evacue a -0,085 MPa, luego alimente el material para evitar la formación de incrustaciones causadas por las condiciones de "pared seca".

Limpieza: Circular con 60°C, 2%-3% NaOH durante 30 minutos por turno; pasivar con ácido nítrico al 1% los fines de semana; parada anual espesor de incrustación ≤0,5mm.

Prevención de la corrosión: cuando Cl⁻ > 8000 mg/L, seleccione acero inoxidable dúplex 2205/2507 o titanio para los tubos de intercambio de calor y revestimiento de caucho para las tapas de los extremos, duplicando la vida útil.

Tasa de fuga de vacío: detección mensual ≤0,5 kPa/h; reemplace los sellos mecánicos y las juntas rápidamente si se excede para mantener los objetivos de consumo de energía.

VIII. Casos típicos (para referencia del propietario)

Una empresa farmacéutica del este de China: cristalización de película descendente de triple efecto + circulación forzada, procesamiento de 8 t/h de licor madre con alto contenido de sal, tasa de evaporación de 6,5 t/h, consumo de vapor de 0,22 t/t de agua, ahorro de 5,2 millones de RMB en costos de vapor al año, con un retorno de la inversión en 18 meses.

Un parque de impresión y teñido en el sur de China: efecto cuádruple + MVR, tasa de evaporación de 20 t/h, tasa de reutilización de agua del 92%, contenido de agua salada mezclada sólida ≤5%, cumpliendo con el "Estándar para la reutilización de aguas residuales industriales" GB/T19923-2005.

IX. Conclusión

El evaporador multietapa no es simplemente un evaporador, sino una solución de ingeniería de sistemas que ofrece un triple valor a los propietarios: ahorro de energía, reducción de emisiones y recuperación de recursos. Siempre que disponga de vapor ≥0,3 MPa o calor residual superior a 85 °C en planta, además de aguas residuales con alto contenido de sal o DQO, o materiales que requieran concentración/cristalización, los evaporadores multiefecto son casi siempre la solución con el menor coste de ciclo de vida y el mayor respaldo normativo. Contáctenos con su informe de calidad del agua y parámetros de vapor para obtener un balance energético gratuito y un cálculo del retorno de la inversión, lo que permite que cada tonelada de vapor genere más de cuatro toneladas de beneficios de evaporación.
