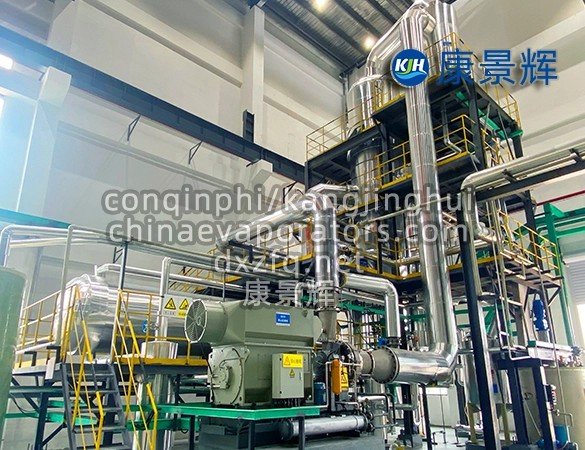

Cristalizador DTB

Principio de funcionamiento

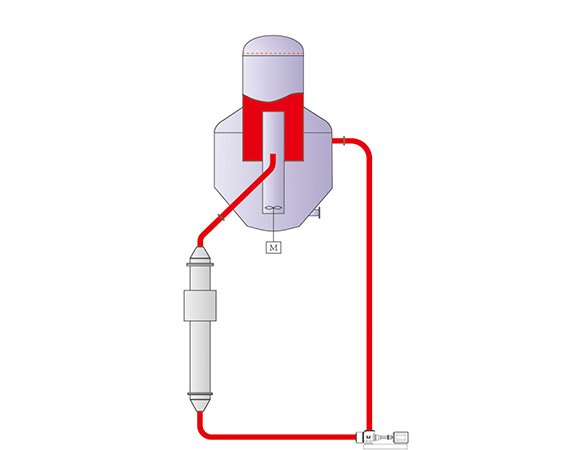

1. Proceso de circulación:

• Se añade una solución de alimentación saturada caliente desde el fondo de la tubería de circulación, mezclándose con las aguas madres que contienen pequeños cristales. Esta mezcla se bombea al calentador (o enfriador, según el método de cristalización).

  La solución mezclada ingresa al cristalizador desde la parte inferior del tubo guía y es transportada hacia arriba hasta la superficie del líquido mediante una hélice (o agitador) que gira lentamente.

• La solución se evapora y se enfría en la superficie del líquido (o se enfría naturalmente), alcanzando un estado sobresaturado. El soluto se deposita en la superficie de los cristales suspendidos, lo que promueve su crecimiento.

• La suspensión cristalina desciende por el espacio anular entre el tubo guía y el cuerpo del cristalizador. Las partículas grandes de cristal se depositan en el fondo, mientras que las pequeñas entran en la zona de sedimentación con el licor madre.

2. Control de cristales finos:

Se instala un dispositivo de eliminación de cristales finos (como una columna de tamizado) fuera de la zona de sedimentación. Mediante la clasificación hidráulica, las partículas pequeñas se devuelven a la zona de cristalización con las aguas madres para continuar su crecimiento, o bien se disuelven los núcleos de cristales finos sobrantes, garantizando un tamaño de partícula uniforme.

3. Gestión de la sobresaturación:

Mantenga una sobresaturación estable controlando la velocidad de evaporación (evaporación instantánea al vacío) o la temperatura de enfriamiento para evitar la nucleación espontánea y promover el crecimiento de cristales en lugar de la generación de nuevos núcleos.

Estructura central y componentes

1. Guía de flujo: montada en el centro, generalmente con un diseño de diámetro variable (más angosto en la parte inferior y más ancho en la parte superior), guía la circulación de la suspensión de cristales, creando un entorno hidrodinámico estable y reduciendo las salpicaduras y la cristalización de la superficie.

2. Deflector: separa la zona de cristalización de la zona de sedimentación, controla la velocidad del fluido y promueve la clasificación de los cristales.

3. Sistema de agitación: El agitador tipo hélice incorporado funciona a baja velocidad para evitar la deposición de cristales mientras impulsa la circulación.

4. Columna de separación: Ubicada en la parte inferior del cristalizador, utiliza las diferencias de densidad para la clasificación hidráulica, separando partículas de diferentes tamaños.

5. Intercambiador de calor: Se puede integrar con un enfriador o evaporador para lograr la cristalización por enfriamiento o la cristalización por evaporación.

6. Dispositivo de eliminación de cristales finos: como una zona de sedimentación y un diseño de tubería de circulación, disuelve o recircula los cristales finos, optimizando la distribución del tamaño de partícula.

Ventajas clave:

1. Transferencia de calor y masa de alta eficiencia: el diseño de circulación interna acorta la ruta de transferencia de calor, eliminando rápidamente el calor y el soluto.

2. Alta calidad de cristal: la zona de sobresaturación uniforme y el mecanismo de control de cristal fino garantizan un tamaño de partícula uniforme y una alta pureza.

3. Bajo consumo de energía: Agitador incorporado con baja resistencia y baja potencia de accionamiento de circulación; el intercambiador de calor sin contacto (por ejemplo, evaporación instantánea al vacío) reduce la formación de incrustaciones y el mantenimiento.

4. Automatización continua: El sistema de control PLC ajusta automáticamente parámetros como la temperatura, la velocidad y el nivel de líquido, simplificando la operación.

5. Fuerte adaptabilidad: adecuado para diferentes sistemas de cristalización (por ejemplo, cristalización por enfriamiento, cristalización por evaporación), ofreciendo alta flexibilidad de capacidad, tamaño reducido y capacidad de instalación en exteriores.

6. Seguridad: El diseño sellado evita fugas de sustancias nocivas, lo que garantiza un entorno de producción estable.

Aplicaciones

1. Productos típicos:

Nitrato de potasio, cloruro de amonio, fosfato de sodio, ácido bórico, aminoácidos (como el ácido aspártico), sulfato de magnesio, sulfato de sodio anhidro, etc.

2. Sectores industriales:

• Productos químicos: Producción de sales inorgánicas de alta pureza y sales de ácidos orgánicos.

• Productos farmacéuticos: Cristalización y separación de ingredientes activos para garantizar la pureza del medicamento.

• Alimentos: Como la cristalización del azúcar y la producción de aditivos alimentarios.

• Pesticidas: Cristalización de intermedios de pesticidas.

Puntos técnicos clave

1. Control de parámetros operativos: La intensidad de evaporación, la temperatura de cristalización, la velocidad de agitación y la tasa de circulación necesitan un ajuste preciso para evitar fluctuaciones de sobresaturación.

2. Optimización del diseño del equipo: El tamaño del tubo guía y la posición de los deflectores afectan directamente la distribución del fluido y deben personalizarse según las características del material.

3. Gestión de cristales finos: El diseño de la zona de sedimentación y la columna de separación deben coincidir con la diferencia de densidad entre los cristales y el licor madre para garantizar la eficiencia de la clasificación.

El cristalizador DTB, con su exclusiva estructura de tubo guía y deflector, su eficiente sistema de circulación y su mecanismo de control de cristal fino, ofrece importantes ventajas en el campo de la cristalización continua. Su bajo consumo energético, su alta automatización y la uniformidad del producto lo convierten en un equipo esencial en los procesos de cristalización de industrias como la química y la farmacéutica, y es especialmente adecuado para entornos con requisitos estrictos de tamaño y pureza de las partículas cristalinas.
