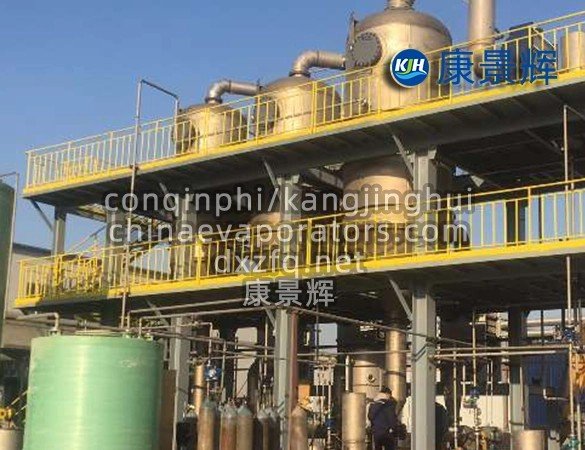

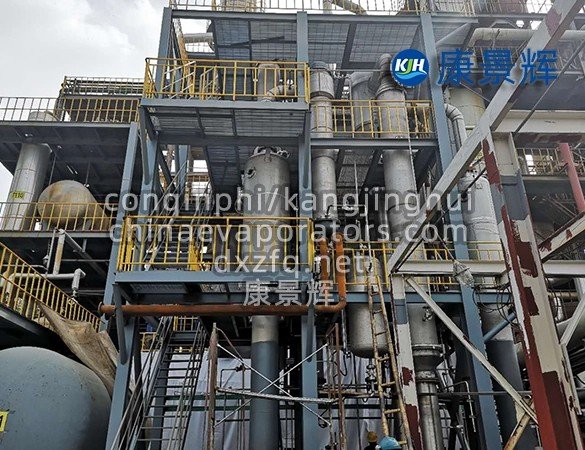

Evaporador de circulación forzada de triple efecto

Conceptos básicos y principios de funcionamiento

1. Evaporación Multiefecto: Su núcleo es el aprovechamiento energético en cascada. El vapor vivo (energía primaria) entra primero en la cámara de calentamiento del primer efecto, calienta el material y luego se condensa en agua. El vapor secundario generado en el primer efecto se introduce posteriormente en la cámara de calentamiento del segundo efecto como fuente de calor, y así sucesivamente. De esta manera, una tonelada de vapor vivo puede evaporar aproximadamente tres toneladas de agua, lo que mejora significativamente el aprovechamiento de la energía térmica.

2. Circulación forzada: A diferencia de la circulación natural, utiliza una bomba de circulación de alto caudal entre la cámara de evaporación y la cámara de calentamiento de cada efecto. Esta bomba impulsa el material a través de los tubos de calentamiento a alta velocidad (normalmente de 1,5 a 3,5 m/s), lo que produce dos efectos clave:

Inhibición de la formación de incrustaciones y la cristalización: el flujo de material a alta velocidad barre las paredes del tubo, lo que reduce en gran medida la deposición de soluto y la formación de incrustaciones en la superficie de calentamiento.

Transferencia de calor mejorada: la alta velocidad del flujo altera la capa límite laminar de las paredes del tubo, lo que mejora la turbulencia y el coeficiente de transferencia de calor.

Componentes principales del sistema

• Un sistema típico de evaporación por circulación forzada de triple efecto incluye:

• Cámara de calentamiento: Un intercambiador de calor de carcasa y tubos, el componente principal para el intercambio de calor entre el vapor y el material.

• Cámara de separación por evaporación: el material se evapora aquí, separando el vapor secundario del concentrado.

• Bomba de circulación forzada: el "corazón" del sistema, que proporciona energía para la circulación del material; un equipo fundamental.

• Precalentador: utiliza el calor residual del condensado o vapor secundario para precalentar la alimentación.

• Sistema de vacío: Generalmente ubicado en el último efecto. Reduce el punto de ebullición del último efecto, lo que aumenta la fuerza impulsora del sistema debido a la diferencia de temperatura general y reduce aún más el consumo de vapor.

• Condensador: Condensa y descarga el vapor secundario generado en el último efecto.

• Sistema de control: Automatiza el control del caudal de material, concentración, nivel de líquido, temperatura y presión en cada efecto.

Ventajas clave y escenarios aplicables

Ventajas:

1. Alta economía térmica: Esta es su principal ventaja. El consumo de vapor es mucho menor que en la evaporación de simple efecto, lo que se traduce en un importante ahorro energético y bajos costes operativos.

2. Alta capacidad de procesamiento y amplia aplicabilidad: Especialmente adecuado para procesar materiales de alta viscosidad, de fácil incrustación y cristalización. Por ejemplo, sales en la industria química (como cloruro de sodio y sulfato de sodio), jarabe de fructosa en la industria alimentaria, extractos en la industria farmacéutica y aguas residuales industriales (conteniendo aguas residuales salinas) en la industria de protección ambiental.

3. Antiincrustante y ciclo de funcionamiento prolongado: La acción de lavado de alta velocidad de circulación forzada hace que el equipo sea menos propenso a la formación de incrustaciones, lo que garantiza una eficiencia de transferencia de calor estable a largo plazo y extiende el ciclo de limpieza.

4. Alta flexibilidad operativa: Al ajustar el caudal de la bomba de circulación y la presión entre efectos, puede adaptarse a diferentes condiciones de alimentación y requisitos de concentración.

Desventajas:

1. Alto costo de inversión: Debido a la gran cantidad de efectos y la necesidad de bombas de circulación de alta potencia, los costos iniciales de inversión en equipos e instalación son altos.

2. Alto consumo energético: Las bombas de circulación forzada son equipos de alta potencia, y su consumo energético es uno de los principales costos operativos del sistema, compensando en cierta medida los beneficios del ahorro de vapor.

3. Posible efecto de corte en los materiales: Para algunos materiales sensibles a las fuerzas de corte (como ciertos polímeros o productos biológicos), las bombas de circulación de alta velocidad pueden provocar la degradación del producto o cambios en las propiedades.

Flujo de proceso (ejemplo de co-corriente)

Tomemos como ejemplo un proceso de corriente conjunta donde el material y el vapor fluyen en la misma dirección:

1. El líquido de la materia prima, después del precalentamiento, entra en el primer efecto.

2. El vapor vivo calienta el material en el primer efecto y el vapor secundario generado ingresa a la cámara de calentamiento del segundo efecto.

3. El líquido concentrado del primer efecto, impulsado por una bomba de circulación, entra parcialmente en el segundo efecto.

4. El vapor secundario generado en el segundo efecto ingresa al tercer efecto, y su líquido concentrado también ingresa al tercer efecto.

5. El tercer efecto opera al vacío, alcanzando el punto de ebullición más bajo. El líquido concentrado final, que cumple con los requisitos, se descarga por la parte inferior del tercer efecto.

6. El vapor secundario generado en el tercer efecto ingresa al condensador y se condensa completamente.

Resumen:

El evaporador de circulación forzada de triple efecto equilibra a la perfección la eficiencia energética, la estabilidad y la adaptabilidad mediante ingeniosas tecnologías de "uso escalonado de energía" y "circulación forzada". Si bien su inversión inicial y su consumo de energía son relativamente elevados, su excelente rendimiento en el manejo de materiales difíciles y su consumo de vapor extremadamente bajo lo convierten en un producto irremplazable en la producción industrial a gran escala y uno de los procesos preferidos para una evaporación y concentración rápidas y de bajo consumo energético en muchas industrias.
