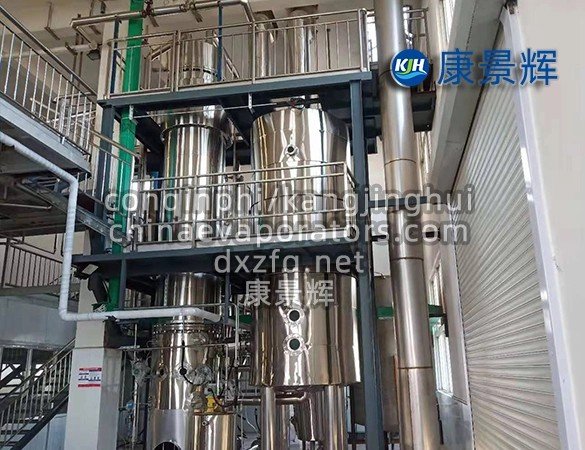

Evaporador tubular de película descendente MVR

Principio de funcionamiento

1. Proceso de evaporación de película descendente: el líquido de alimentación ingresa al distribuidor de líquido desde la parte superior del evaporador y se distribuye uniformemente sobre la pared interna de los tubos de calentamiento (generalmente un haz de tubos verticales), formando una fina película de líquido.

El vapor de calentamiento (inicialmente se requiere vapor externo, pero después de una operación estable se utiliza vapor secundario comprimido) se condensa y libera calor fuera de los tubos, lo que hace que el solvente en la película líquida se evapore rápidamente y genere vapor secundario.

El líquido concentrado fluye hacia abajo por la pared del tubo y entra en el separador gas-líquido junto con el vapor secundario. El líquido concentrado separado se descarga y el vapor secundario entra en el compresor.

2. Proceso del ciclo MVR: El compresor (como un compresor centrífugo o un soplador Roots) comprime el vapor secundario, aumentando su temperatura y presión (generalmente en 520 ℃).

El vapor comprimido se reintroduce como medio de calentamiento fuera de los tubos del evaporador, reemplazando al vapor fresco y formando un ciclo cerrado.

El sistema mantiene la temperatura y la presión de evaporación estables ajustando la velocidad del compresor o el caudal de vapor, logrando un funcionamiento continuo.

3. Mecanismo de recuperación de energía: Al reemplazar una gran cantidad de consumo de vapor fresco con el trabajo mecánico del compresor, solo se requiere una pequeña cantidad de energía eléctrica, lo que reduce significativamente el consumo de energía.

El sistema se puede configurar con un precalentador para recuperar aún más calor utilizando condensado o una fuente de calor de baja temperatura, mejorando la eficiencia térmica general.

Estructura central y componentes

1. Unidad de evaporación de película descendente tubular:

• Haz de tubos calefactores: dispuestos verticalmente o inclinados, formando una superficie de evaporación de película líquida en la pared interior.

• Distribuidor de Líquido: Asegura una distribución uniforme de la película, evitando paredes secas o película líquida desigual.

• Separador de gas-líquido: separa el vapor y el concentrado, con un desempañador incorporado para evitar el arrastre.

2. Componentes del sistema MVR:

• Compresor de vapor: Componente central, que proporciona energía de compresión de vapor (selección necesaria en función de la capacidad de evaporación).

• Precalentador: precalienta el líquido de alimentación utilizando condensado o vapor a baja temperatura, lo que reduce la carga de calor en la sección de evaporación.

• Sistema de control: Integra sensores de temperatura, presión y flujo, ajustando automáticamente parámetros como la velocidad del compresor, el nivel de líquido y la apertura de la válvula.

• Sistema de vacío: Mantiene un ambiente de baja presión dentro del evaporador, bajando el punto de ebullición y adaptándose a materiales sensibles al calor.

Ventajas significativas

1. Ahorro extremo de energía: no necesita grandes cantidades de vapor fresco; el consumo de energía es solo del 30% al 50% de los evaporadores multiefecto tradicionales, lo que se traduce en bajos costos operativos.

La electricidad reemplaza la energía térmica, lo que la hace especialmente adecuada para escenarios con precios de vapor elevados o suministro limitado.

2. Respetuoso con el medio ambiente: la circulación de circuito cerrado reduce las emisiones de aguas residuales y de escape, cumpliendo con los requisitos de producción con bajas emisiones de carbono.

3. Transferencia de calor rápida y tiempo de residencia corto: la evaporación de película descendente garantiza un tiempo de residencia del material corto (segundos), evitando la descomposición térmica, adecuado para materiales sensibles al calor (como productos farmacéuticos y alimentos).

4. Operación flexible y automatización: El sistema de control PLC permite una operación completamente automática, permitiendo el ajuste de parámetros como la relación de concentración y la temperatura de evaporación para adaptarse a diferentes condiciones de operación.

5. Estructura compacta y tamaño reducido: el diseño integrado ahorra espacio, lo que lo hace adecuado para proyectos de modernización o escenarios con limitaciones de sitio.

Áreas de aplicación

1. Tratamiento de aguas residuales de alta salinidad: concentración y recuperación de sal de cristalización de aguas residuales de alta salinidad en industrias como la química, la farmacéutica y la galvanoplastia.

2. Alimentos y bebidas: Alta concentración de jugos de frutas, productos lácteos y jarabes, conservando nutrientes y sabor.

3. Productos químicos y farmacéuticos: recuperación de disolventes orgánicos, concentración y purificación de intermedios sensibles al calor.

4. Nuevos materiales energéticos: Concentración de electrolitos de baterías de litio, separación de elementos de tierras raras.

5. Desalinización de agua de mar: sustitución de la tradicional evaporación instantánea en múltiples etapas por una concentración de agua de mar de bajo consumo energético.

Puntos clave de diseño y operación

1. Selección del compresor: El tipo de compresor (centrífugo o de desplazamiento positivo) debe coincidir según la tasa de evaporación, el aumento de la presión de vapor y las características del material.

2. Prevención y limpieza de incrustaciones: Limpieza periódica en línea o aplicación de recubrimientos antical, control de cambios en la eficiencia de transferencia de calor.

3. Control de temperatura de evaporación: mantener una diferencia de temperatura estable ajustando la velocidad del compresor y el caudal de alimentación.

4. Sellado del sistema: garantizar un sistema de vacío sin fugas para evitar que entre aire y afecte la eficiencia de evaporación.

Desafíos y precauciones

1. Alta inversión inicial: El costo del compresor y del sistema de control es mayor que el de los evaporadores tradicionales; la recuperación de costos requiere ahorros de energía a largo plazo.

2. Adaptabilidad del material: Los materiales de alta viscosidad, que cristalizan fácilmente o son corrosivos requieren un diseño especial (por ejemplo, haces de tubos con canales de flujo anchos, materiales resistentes a la corrosión).

3. Estabilidad Operacional: El compresor requiere de mantenimiento regular para evitar fallas mecánicas que afecten la producción continua.

Tendencias de desarrollo

El futuro de los evaporadores tubulares de película descendente MVR se centrará en las siguientes direcciones:

Control inteligente: los algoritmos de IA optimizan los parámetros operativos para lograr un ajuste adaptativo.

Innovación de materiales: Las aleaciones resistentes a la corrosión de alto rendimiento o los recubrimientos cerámicos prolongan la vida útil del equipo.

Acoplamiento multiefecto: la combinación con la tecnología de bomba de calor y la tecnología de separación de membrana mejora aún más la utilización de la energía.

Resumen

Los evaporadores tubulares de película descendente MVR, al integrar las tecnologías de recompresión mecánica de vapor y evaporación de película descendente, logran una sinergia de rápido ahorro energético, protección ambiental y alta calidad del producto, lo que los hace especialmente adecuados para escenarios de evaporación de alto consumo energético. Su valor principal reside en la reducción de los costos operativos y las emisiones de carbono, lo que representa una importante línea de desarrollo en el campo de la evaporación y la concentración.
