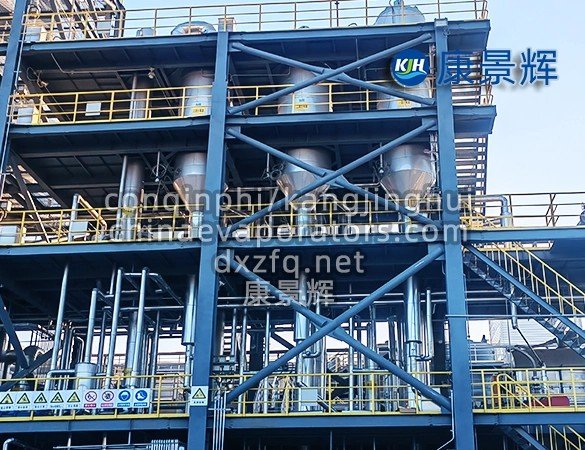

Evaporador tubular de película descendente

Principio de funcionamiento

1. Distribución de líquido y formación de película: el líquido de alimentación ingresa al distribuidor de líquido (por ejemplo, un distribuidor de película) desde la parte superior del evaporador y se distribuye uniformemente hacia las partes superiores de cada tubo de calentamiento.

Bajo la influencia de la gravedad, la inducción de vacío y el flujo de aire, el líquido fluye hacia abajo a lo largo de la pared interna de los tubos de calentamiento como si fuera una película, formando una fina película de líquido.

2. Evaporación y transferencia de calor: El medio de calentamiento (por ejemplo, vapor) fluye fuera de los tubos, transfiriendo calor a la película de líquido a través de las paredes del tubo, lo que hace que el solvente en la película de líquido se evapore y vaporice rápidamente.

El vapor secundario generado por la evaporación, junto con algo de líquido no evaporado, ingresa a la cámara de separación gas-líquido.

3. Separación y condensación gas-líquido: En la cámara de separación, el vapor y el líquido se separan físicamente (p. ej., mediante separación ciclónica o sedimentación por gravedad). El vapor entra al condensador para su condensación y recuperación, mientras que el líquido concentrado se descarga por el fondo de la cámara de separación.

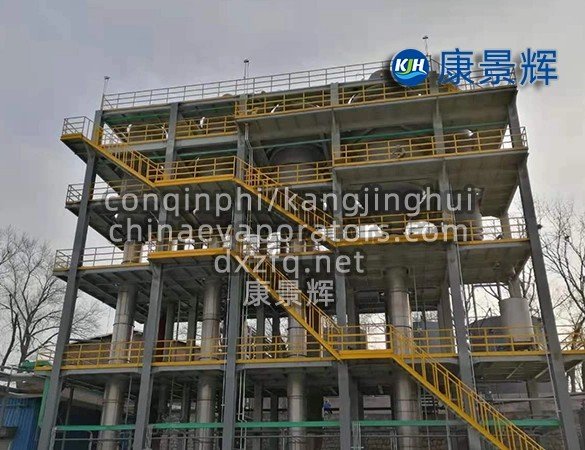

4. Operación de múltiples efectos (opcional): Al conectar evaporadores de múltiples efectos en serie, el vapor secundario del efecto anterior se puede utilizar como medio de calentamiento para el siguiente efecto, logrando una utilización de energía en múltiples etapas y reduciendo significativamente el consumo de energía.

Estructura central y componentes

1. Haz de tubos calefactores: Compuesto por múltiples tubos calefactores verticales o inclinados, cuya pared interior actúa como superficie de evaporación. Los materiales incluyen acero al carbono, acero inoxidable o aleaciones resistentes a la corrosión.

2. Distribuidor de líquido: un componente crítico que garantiza una distribución uniforme del líquido en la parte superior de cada tubo de calentamiento, formando una película de líquido estable (por ejemplo, distribuidor en espiral, distribuidor de boquilla).

3. Cámara de separación gas-líquido: Ubicada en la parte inferior del evaporador, se utiliza para separar el vapor del concentrado. Un desempañador interno evita la entrada de líquido.

4. Cámara de evaporación de calentamiento: incluye la carcasa, la placa de tubos, deflectores, etc. La carcasa puede diseñarse como un recipiente a presión atmosférica o al vacío dependiendo de la presión.

5. Sistema de condensación: Normalmente un condensador de carcasa y tubos o de placas, utilizado para condensar vapor secundario y recuperar solvente o energía térmica.

6. Sistema de circulación (diseño parcial): Incluye tuberías o bombas de circulación incorporadas para precalentar el líquido o mantener una dinámica de fluido estable dentro de los tubos.

Características y ventajas clave

1. Alta eficiencia de transferencia de calor: el flujo de película líquida delgada y turbulenta da como resultado una baja resistencia térmica y un coeficiente de transferencia de calor general significativamente más alto que los evaporadores tradicionales.

No hay elevación del punto de ebullición debido a la presión estática del líquido, lo que da como resultado una alta utilización efectiva de la diferencia de temperatura.

2. Adecuado para materiales sensibles al calor: el tiempo de residencia corto del material (5 a 10 segundos) evita la descomposición o el deterioro causado por una residencia prolongada a alta temperatura.

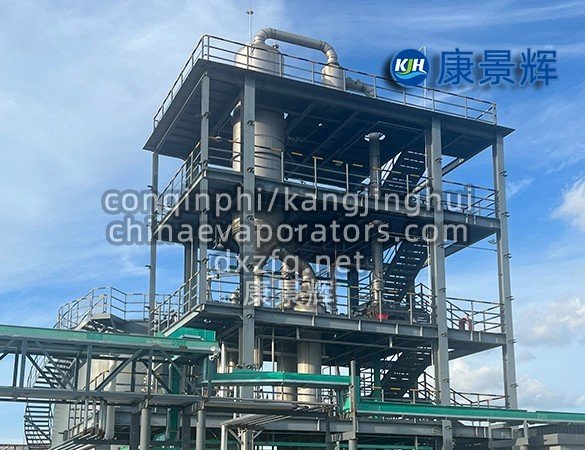

3. Fuertes propiedades antical: el flujo rápido de la película líquida reduce la tendencia a la formación de incrustaciones en la pared de la tubería y el mantenimiento se puede lograr mediante limpieza mecánica, química o con agua a alta presión.

4. Alta flexibilidad operativa: Adaptable a diferentes caudales y concentraciones de alimentación, con control flexible de la relación de concentración mediante el ajuste de parámetros como la velocidad de alimentación y la temperatura.

5. Ahorro de energía y reducción del consumo: el funcionamiento multiefecto reduce significativamente el consumo de vapor y algunos diseños pueden recuperar el condensado o el calor residual.

6. Estructura compacta y confiabilidad: Equipo de tamaño pequeño, tamaño reducido; estructura tubular robusta, fuerte resistencia a la presión y bajos costos de mantenimiento.

Áreas de aplicación

1. Industria química: Concentración de soluciones (por ejemplo, sales inorgánicas, ácidos orgánicos), recuperación de disolventes, purificación por destilación.

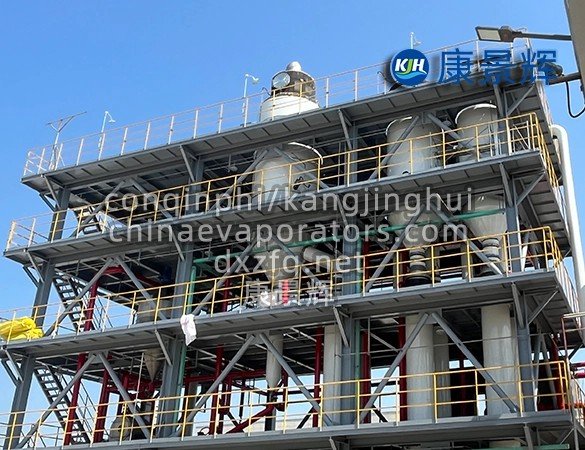

2. Alimentos y Bebidas: Concentración de jugos de frutas, lácteos y jarabes, conservando sabor y nutrientes.

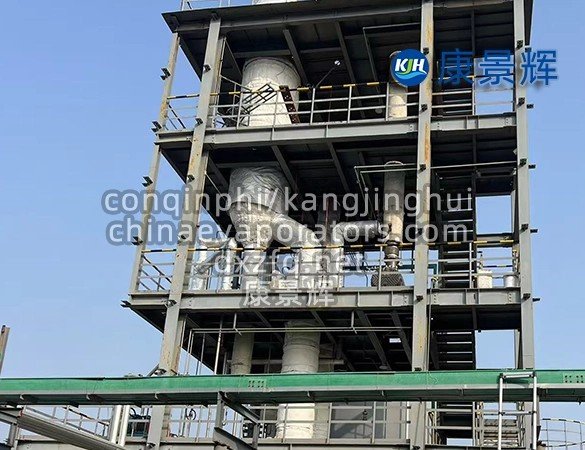

3. Campo Farmacéutico: Concentración y separación de extractos de fármacos sensibles al calor.

4. Desalación de agua de mar y tratamiento de aguas residuales: Desalinización y concentración de agua de mar o aguas residuales de alta salinidad, recuperación de sales cristalinas.

5. Fabricación de papel y producción de alúmina: Evaporación y concentración de licor negro en la fabricación de papel para recuperar álcali; concentración de licor madre y tratamiento de aguas residuales en la producción de alúmina, cristalización para precipitar impurezas salinas.

6. Petróleo y Petroquímica: Separación y purificación de componentes del petróleo crudo.

Parámetros clave de diseño y funcionamiento

1. Parámetros del tubo de calentamiento: El diámetro, la longitud y la cantidad del tubo deben diseñarse en función de las características del material y la carga de evaporación.

2. Caudal y distribución del líquido: asegúrese de que la película se forme de manera uniforme y evite paredes secas o películas de líquido excesivamente gruesas.

3. Temperatura y presión de evaporación: controle el vacío o la temperatura del medio de calentamiento para ajustar la tasa de evaporación.

4. Temperatura del medio de condensación: afecta la diferencia de temperatura de transferencia de calor y la eficiencia de condensación.

5. Ciclo de limpieza: Desarrolle un plan de limpieza basado en la tendencia del material a la formación de incrustaciones para mantener el rendimiento de la transferencia de calor.

Desafíos y precauciones

1. Complejidad de diseño y puesta en marcha: Los parámetros óptimos deben determinarse mediante cálculos de proceso y experimentos para evitar una distribución desigual o una evaporación incompleta.

2. Costo de inversión inicial: Los distribuidores de alta precisión y los sistemas de múltiples efectos pueden aumentar los costos del equipo.

3. Requisitos de operación y mantenimiento: Es necesario monitorear regularmente la eficiencia de la transferencia de calor, y cualquier formación de incrustaciones o bloqueos debe abordarse rápidamente.

Tendencias de desarrollo

Con los avances en la ciencia de los materiales y la optimización de procesos, los futuros evaporadores tubulares de película descendente evolucionarán hacia direcciones más rápidas, modulares e inteligentes. Por ejemplo:

• Aplicación de nuevos materiales resistentes a la corrosión para prolongar la vida útil;

• Combinando con control automatizado para lograr una optimización de parámetros en tiempo real;

• Desarrollo de equipos integrados multiefectos más compactos para reducir el consumo energético.

Resumen

Los evaporadores tubulares de película descendente, gracias a su rápida transferencia de calor, corto tiempo de residencia y características antiincrustantes, se han convertido en la opción ideal para procesar materiales sensibles al calor y soluciones de alta concentración. Gracias a su diseño racional y a la optimización operativa, satisfacen las necesidades de evaporación y concentración de alta calidad y ahorro energético en diversas industrias, lo que los convierte en un componente importante de la tecnología moderna de evaporación industrial.
