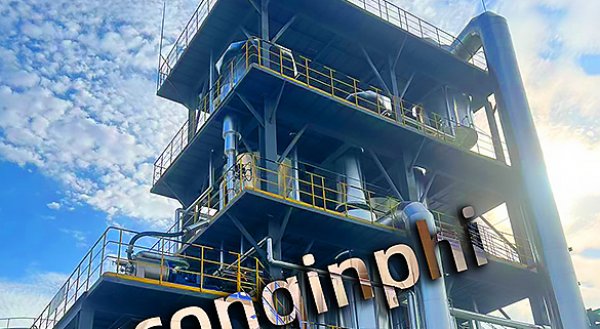

Comparación de cuatro trayectorias de flujo para evaporadores: flujo paralelo, flujo en contracorriente y flujo mixto.

En los procesos de evaporación, la disposición del proceso suele determinar el éxito operativo más que el área de intercambio de calor. En el mismo evaporador de triple efecto, el flujo en paralelo ahorra bombas, el flujo en contracorriente aumenta la concentración, el flujo paralelo reduce la acumulación de incrustaciones y el flujo mixto ofrece un equilibrio de ventajas. Este artículo, de 800 palabras, explica a fondo los mecanismos, el consumo energético, los escenarios aplicables y los modos de fallo de estos cuatro flujos de proceso, lo que permite a los ingenieros de procesos realizar la selección inicial en 5 minutos.

I. Definiciones y diagramas

1. Flujo en co-corriente: El líquido de alimentación y el vapor secundario fluyen en la misma dirección: Primer efecto → Segundo efecto → Tercer efecto, la concentración aumenta con cada efecto, la temperatura disminuye con cada efecto.

2. Flujo a contracorriente: el líquido de alimentación fluye en la dirección opuesta: Tercer efecto ← Segundo efecto ← Primer efecto, la concentración más alta es también la temperatura más alta.

3. Flujo paralelo: la alimentación ingresa a cada efecto simultáneamente, cada efecto se concentra independientemente y el vapor secundario permanece en serie.

4. Flujo mixto: Combinando los tres tipos de flujo anteriores, las configuraciones comunes incluyen un flujo de dos etapas "co-corriente + contracorriente", o "flujo paralelo de primer efecto co-corriente + segundo efecto".

II. Comparación de parámetros básicos (tomando como ejemplo una solución de cloruro de sodio de 10 t·h⁻¹, de triple efecto, con una tasa de evaporación de 8 t·h⁻¹)

III. Desmontaje a nivel de mecanismo

1. Acoplamiento de temperatura y concentración: el flujo en paralelo a baja temperatura y alta concentración tiende a reducir la evaporación en el efecto final debido al aumento del punto de ebullición (BPR); el flujo en contracorriente reserva la temperatura más alta para la concentración más alta, lo que puede aumentar aún más la concentración de descarga en un 4-6%, pero la alta temperatura y el alto contenido de sal son precisamente un acelerador de la formación de incrustaciones.

2. Consumo de energía: el flujo en paralelo utiliza la diferencia de presión entre los efectos para el autoflujo, lo que requiere la menor cantidad de bombas; el flujo en contracorriente requiere bombas de gran flujo entre los efectos, con una potencia del eje un 30 % mayor, pero mantiene una mejor diferencia de temperatura de transferencia de calor y ahorra un 15 % del área.

3. Incrustaciones y limpieza: El flujo en paralelo tiene el gradiente de concentración más pequeño por efecto, con baja sobresaturación de CaSO₄, SiO₂, etc., lo que puede extender el ciclo de limpieza de 7 a 20 días; el flujo en contracorriente debe limpiarse en línea con cristales de siembra o EDTA; de lo contrario, puede producirse un bloqueo de la tubería en 48 horas.

4. Productos sensibles al calor: El efecto final de corriente paralela tiene la temperatura más baja (48–55 ℃), adecuado para materiales sensibles al calor como la vitamina C y los aminoácidos; el primer efecto de contracorriente tiene una temperatura de 95–110 ℃, pero las proteínas son propensas a la desnaturalización, lo que requiere un tiempo de residencia de <3 minutos.

IV. Modos de fallo y contramedidas de ingeniería

1. Retrolavado de concentración en paralelo: Debido a un exceso de BPR en el efecto final, la velocidad de evaporación disminuye, lo que se manifiesta en un aumento de la corriente de bombeo y del vacío en el primer efecto. Contramedida: Añadir un concentrador de película ascendente MVR al efecto final o introducir vapor vivo de 0,8 MPa para recalentar.

2. Cavitación de la bomba a contracorriente: Un líquido de alta temperatura y alta concentración se introduce rápidamente en el efecto de baja temperatura, lo que provoca una caída repentina de la presión de entrada de la bomba. Contramedida: Seleccione un canal lateral para la bomba de interefecto o añada un cabezal de inyección de columna de líquido de 0,5 m.

3. Cortocircuito de vapor horizontal: Cada efecto tiene un equilibrio vapor-líquido independiente; si el primer efecto se despresuriza repentinamente, el vapor secundario refluirá. Contramedida: Instale válvulas de retención dobles en la tubería de vapor y cree un sello de líquido de 0,3 m.

4. Acoplamiento de control de flujo mixto. El flujo de dos etapas presenta un fuerte acoplamiento entre tres variables: concentración, temperatura y vacío. El DCS debe emplear un sistema de control compuesto de prealimentación y retroalimentación; de lo contrario, se producirá una oscilación de concentración que provocará un bloqueo de la centrífuga.

Tabla de referencia rápida de V.Selection

VI. Conclusión

No existe un proceso "mejor", solo uno "más adecuado". El flujo coordinado es como un coche económico: fácil y rentable; el flujo a contracorriente es como un deportivo de alto rendimiento: con límites elevados, pero requiere un mantenimiento meticuloso; el flujo paralelo es como un camión pesado: resistente a la incrustación y robusto; el flujo mixto es como un sistema híbrido de propulsión: maximiza el consumo de energía, pero resulta en un sistema complejo. Introduciendo cinco parámetros (concentración de materia prima, viscosidad, tendencia a la incrustación, precio del vapor y precio de la electricidad) y consultando la tabla anterior y el software de diseño correspondiente durante la selección, el evaporador puede encontrar un equilibrio más adecuado entre consumo de energía, inversión y ciclo de operación.
