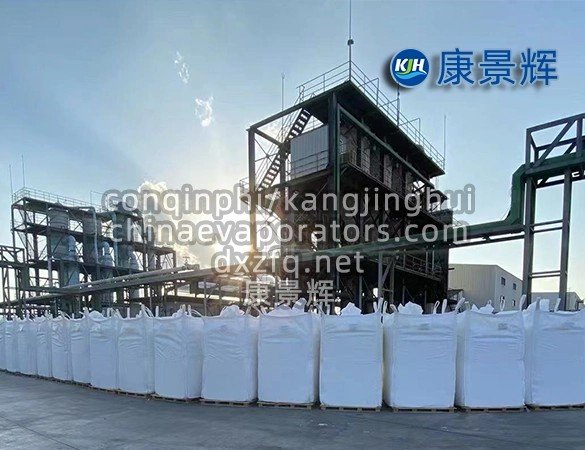

Los evaporadores de triple efecto con circulación forzada son una tecnología de vanguardia para el manejo de materiales con alto contenido de sal, alta dureza, fácil incrustación y fácil cristalización. Cuando los materiales tienen características complejas y los evaporadores convencionales no pueden operar de forma estable, la circulación forzada es prácticamente la única opción fiable. Su valor reside no en su máxima eficiencia energética, sino en su capacidad para lograr un funcionamiento estable y continuo a largo plazo en condiciones extremas, garantizando así el correcto funcionamiento de todo el proceso de producción o de protección ambiental.
1. Concepto de diseño básico y principio de funcionamiento
El concepto de diseño del evaporador de circulación forzada es "supresión de ebullición y prevención de incrustaciones, con circulación potente". Su diferencia fundamental con los evaporadores de película descendente y circulación natural reside en el uso de una bomba de circulación axial de alto caudal y alta presión para proporcionar una potente fuerza impulsora al flujo de material dentro del sistema.
2. Evaporador de triple efecto con circulación forzada en paralelo
Establecimiento de circulación forzada: bajo el potente accionamiento de la bomba de circulación, el material fluye a través de la cámara de calentamiento (tipo carcasa y tubo) a una alta velocidad de 3-5 m/s.
Supresión de la ebullición dentro de los tubos: El sistema está cuidadosamente diseñado, con la presión y temperatura de operación adecuadas, para que el material se caliente solo cerca de su punto de ebullición durante su flujo a través de la cámara de calentamiento, sin llegar nunca a hervir. Esta es la esencia de su diseño para prevenir la formación de incrustaciones. Dado que la ebullición es un paso clave en la precipitación de los núcleos cristalinos y su adhesión a la pared del tubo para formar una capa de incrustaciones, la supresión de la ebullición previene la formación de incrustaciones dentro de los tubos de calentamiento en su origen.
Evaporación instantánea: cuando el líquido sobrecalentado ingresa a la cámara de separación por evaporación, la presión cae bruscamente, lo que provoca una violenta evaporación instantánea y una rápida vaporización del agua.
Separación vapor-líquido: En la cámara de separación, el vapor secundario asciende y se purifica y separa mediante un desempañador. El líquido concentrado y la mayor parte del líquido no evaporado se devuelven a la bomba de circulación y entran en el siguiente ciclo.
Conexión y descarga en serie de multiefecto: La suspensión cristalina, que alcanza la concentración predeterminada, se extrae parcialmente de la tubería de circulación del primer efecto y entra en el segundo y tercer efecto para una mayor concentración y flujo en paralelo, o bien entra directamente al cristalizador y al sistema de separación centrífuga subsiguientes. El aprovechamiento de la energía térmica entre los efectos es el mismo que en la evaporación multiefecto convencional; es decir, el vapor secundario del efecto anterior sirve como fuente de calor para el efecto posterior.
3. Áreas de aplicación típicas
Los evaporadores de circulación forzada son una de las soluciones definitivas para el tratamiento de aguas residuales y productos complejos, ampliamente utilizados en:

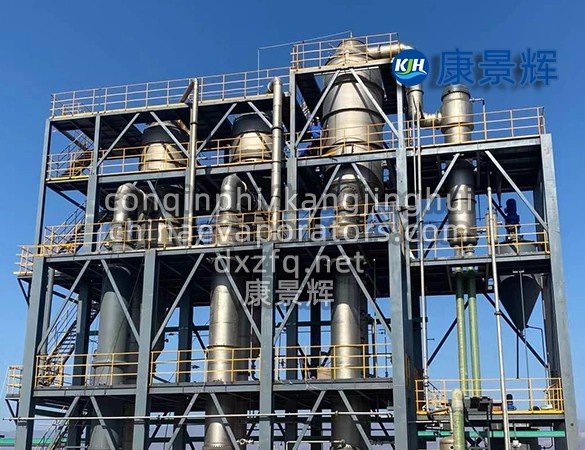

Industria química: Concentración y cristalización de materiales de fácil cristalización como NaCl, Na₂SO₄, CaCl₂ y NaOH.

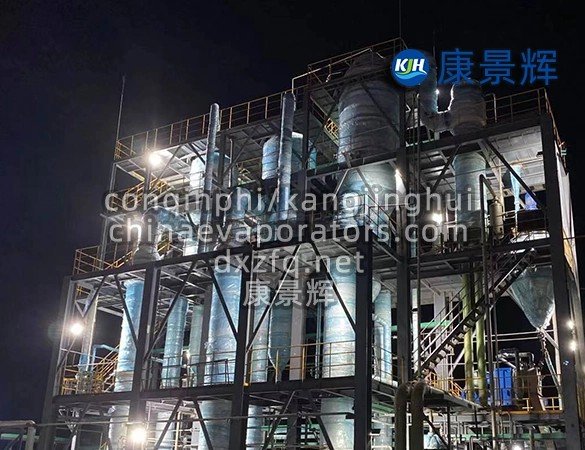

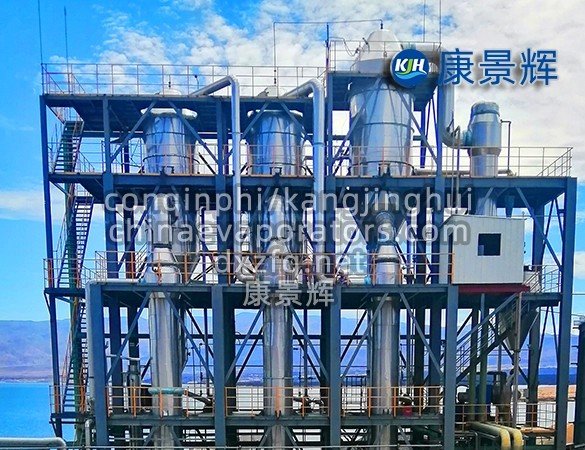

ZLD "cero emisiones" respetuoso con el medio ambiente: tratamiento de reducción de volumen definitivo para aguas residuales con alto contenido de sal y dureza extremadamente difíciles de tratar, como aguas residuales de productos químicos de carbón, aguas residuales de desulfuración, aguas residuales farmacéuticas y concentrado de ósmosis inversa; es el equipo principal del sistema ZLD.
Industria Metalúrgica: Evaporación de licores madres de semillas en plantas de alúmina.
Extracción de Litio de Lagos Salados: Proceso de concentración y cristalización de licores madre de sales de litio.
4. Limitaciones y consideraciones de selección
Alto consumo de energía: El consumo de energía de la bomba de circulación de gran caudal es su principal costo operativo, lo que resulta en una eficiencia energética relativamente baja.
Alto costo de inversión: altos requerimientos de materiales para bombas e intercambiadores de calor y procesos de fabricación, lo que resulta en una gran inversión inicial.
No aplicable a materiales sensibles al calor: El material circula muchas veces en el sistema y tiene un tiempo de residencia total prolongado, lo que podría no ser aplicable a materiales extremadamente propensos a la descomposición térmica. Si bien presenta las características de alto caudal y baja temperatura, aún requiere evaluación.
Características técnicas y ventajas
Excelente capacidad antiincrustante y antiincrustante: Esta es su principal ventaja. El mecanismo dual de limpieza a alto caudal y supresión termodinámica de la ebullición dentro de los tubos le permite manipular materiales de alta concentración, de fácil cristalización y formación de incrustaciones, como CaSO₄, CaCO₃ y SiO₂.
Gran adaptabilidad y funcionamiento estable: Capaz de manipular materiales de alta viscosidad y alto contenido de sólidos. El sistema opera con circulación forzada y convección intensa, lo que lo hace menos propenso a obstrucciones. Cuenta con una amplia ventana de operación y es altamente estable y fiable.
Coeficiente de transferencia de calor estable: Debido a que la pared interna del tubo de calentamiento se limpia constantemente con líquido que fluye a alta velocidad, el coeficiente de limpieza es alto, lo que mantiene una alta eficiencia de transferencia de calor durante un largo período. A diferencia de otros evaporadores, la eficiencia de transferencia de calor no disminuye drásticamente con el tiempo debido a la formación de incrustaciones.
Producción directa de suspensión de cristales: ideal para usar como cristalizador evaporativo, puede producir directamente una suspensión de cristales mixtos sólido-líquido de alta concentración, lo que facilita los procesos posteriores de separación sólido-líquido.
Componentes clave del sistema y consideraciones de diseño
Bomba de circulación de flujo axial: el "corazón" del sistema.
Características: Baja presión, alto caudal, resistencia a la corrosión, resistencia al desgaste y resistencia a la temperatura.
Consumo de energía: Este es el principal consumidor de energía del sistema, con un consumo eléctrico considerable. Es un precio necesario para lograr la capacidad de prevención de incrustaciones.
Cámara de Calentamiento: Generalmente, se trata de un intercambiador de calor tubular vertical. El diseño debe considerar el desgaste y la corrosión con caudales elevados. Para la tubería se suele utilizar acero inoxidable de alta calidad, acero dúplex, titanio o incluso Hastelloy.
Cámara de separación por evaporación: el espacio debe ser lo suficientemente grande para reducir el caudal y garantizar que el vapor secundario pueda separarse completamente del líquido, evitando el arrastre de niebla.
Sistema de tratamiento de lodos de cristalización: incluye bombas de lodos de cristalización, espesadores, centrífugas, etc., utilizados para tratar materiales con alto contenido de sólidos descargados del sistema.
