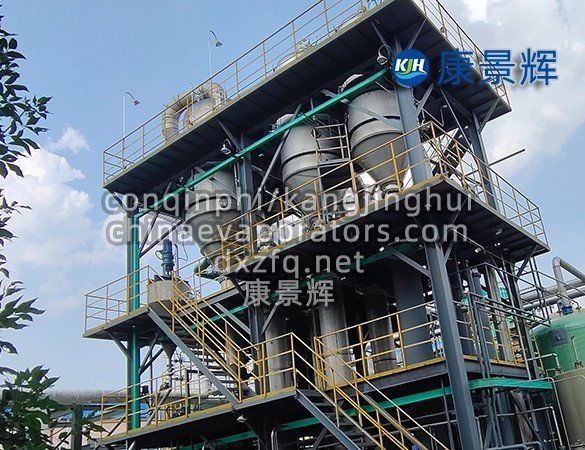

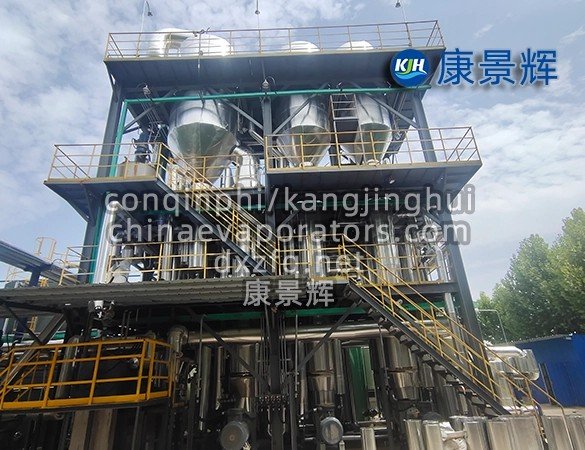

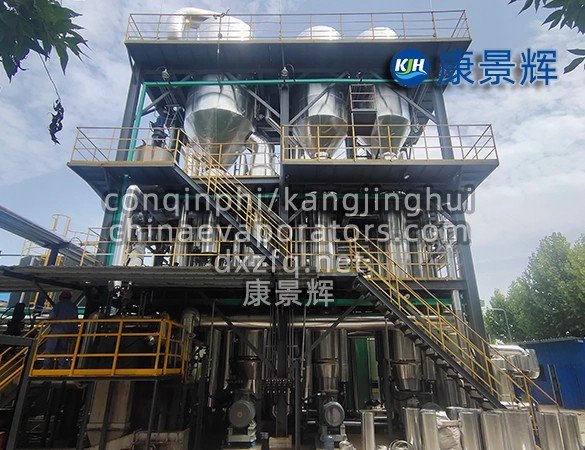

Evaporador de triple efecto de película descendente

1. Principio de funcionamiento del evaporador de triple efecto de película descendente

La clave de la evaporación por película descendente reside en la formación de una película líquida uniforme en la pared interna de los tubos de calentamiento, que luego fluye hacia abajo por gravedad. Esta película líquida extremadamente delgada produce una eficiencia revolucionaria en la transferencia de calor.

2. Evaporador de triple efecto de película descendente a contracorriente

Distribución de la Película - Paso Clave: El líquido pretratado se distribuye uniformemente a la parte superior de cada tubo de calentamiento del evaporador mediante un distribuidor superior. El diseño del distribuidor (por ejemplo, placa de tamiz, boquilla o tubo guía) es crucial; debe garantizar la formación de una película de líquido continua, uniforme y estable en la pared interna de cada tubo, evitando así la formación de paredes secas.

Evaporación por película descendente: Bajo la influencia de la gravedad, el líquido fluye hacia abajo formando una película a lo largo de la pared interna de los tubos de calentamiento. Simultáneamente, el vapor de calentamiento fuera de los tubos (lado de la carcasa) se condensa y libera calor latente, que se transfiere a la película de líquido dentro de los tubos a través de la pared. La película de líquido hierve instantáneamente y se evapora, produciendo vapor secundario que fluye hacia abajo a alta velocidad junto con el líquido.

Separación vapor-líquido: La mezcla vapor-líquido ingresa a la cámara de separación en la parte inferior del evaporador. Gracias al caudal reducido y a la acción de separadores como deflectores y desempañadores de malla metálica, el líquido concentrado y el vapor secundario se separan completamente.

Operación multiefecto: El vapor secundario separado se introduce en la cámara de calentamiento del siguiente efecto como fuente de calor (el vapor secundario del primer efecto sirve como fuente de calor para el segundo, y así sucesivamente). El líquido concentrado se bombea al efecto anterior mediante el flujo a contracorriente; el líquido concentrado del segundo efecto entra en el primero, en dirección opuesta al flujo de vapor, para una mayor concentración; o bien, el líquido concentrado del último efecto se descarga tras alcanzar una concentración predeterminada.

Sistema de condensación y vacío: El vapor secundario generado en el último efecto ingresa a un condensador de mezcla o de superficie para su completa condensación, y un sistema de bomba de vacío mantiene un alto vacío en todo el sistema especialmente el último efecto, bajando así el punto de ebullición de cada efecto, especialmente el último efecto.

3. Características y ventajas de la tecnología de evaporación de triple efecto de película descendente

Eficiencia ultraalta de transferencia de calor: La película líquida es extremadamente delgada, presenta alta turbulencia y baja resistencia térmica, lo que resulta en un coeficiente de transferencia de calor muy superior al de los evaporadores inundados. Esto significa que, para el mismo rendimiento, se requiere un área de transferencia de calor menor, lo que potencialmente resulta en una inversión más rentable en equipos.

Tiempo de residencia bajo, ideal para materiales termosensibles: El material pasa rápidamente a través de los tubos de calentamiento en forma de película fina, y el proceso de evaporación completo toma solo unas decenas de segundos. Este tiempo de residencia ultracorto, combinado con la evaporación a baja temperatura al vacío, lo hace ideal para procesar materiales termosensibles como antibióticos, zumos de frutas, vitaminas y extractos naturales, que se descomponen o polimerizan fácilmente por calor, maximizando así la actividad y la calidad del producto.

Bajo efecto de carga estática, mínima pérdida por diferencia de temperatura: Dado que el líquido no se acumula en los tubos de calentamiento, no se produce un aumento del punto de ebullición causado por la presión estática de la columna de líquido. Esto maximiza el aprovechamiento de la diferencia de temperatura efectiva de transferencia de calor, lo que lo hace especialmente adecuado para diseños de evaporación de efecto múltiple en condiciones de baja diferencia de temperatura.

Bajo consumo de energía: hereda las ventajas inherentes de ahorro de energía de la evaporación de efecto múltiple y cuenta con una alta economía de vapor; el consumo teórico de vapor puede ser tan bajo como 0,3-0,4 kg de vapor/kg de agua.

Alta flexibilidad operativa: al ajustar la velocidad de alimentación y el volumen de vapor de calentamiento, puede adaptarse a cambios en diferentes cargas de procesamiento en un amplio rango.

4. Áreas de aplicación típicas:

Industria de alimentos y jugos: Concentración de leche, concentración de jugo (jugo de naranja, jugo de manzana), concentración de solución de azúcar.

Farmacéutica y Bioingeniería: Concentración a baja temperatura de antibióticos, glucosa, vitaminas y extractos de plantas.

Industria química: Concentración de soluciones de sales inorgánicas limpias como NaOH, NaCl y sales de ácidos orgánicos.

Industria de protección ambiental: Se requiere un tratamiento de reducción de volumen del concentrado de ósmosis inversa y el pretratamiento del lixiviado del vertedero para controlar la formación de incrustaciones.

Desalinización de agua de mar: Como unidad de preconcentración en la desalinización de agua de mar.
