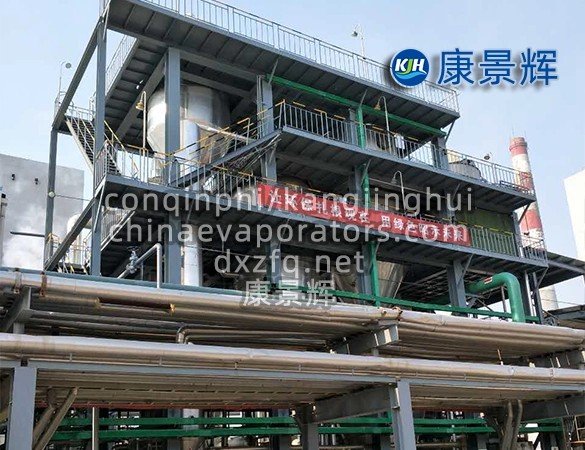

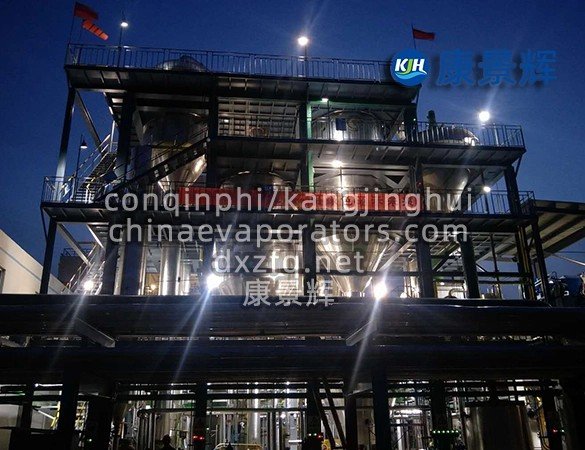

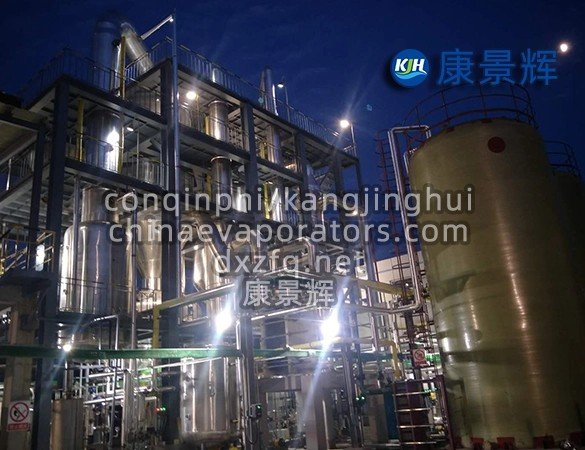

Evaporador de placas de triple efecto

1. Principio de funcionamiento de un evaporador de triple efecto de tipo placa

Un evaporador de placas de triple efecto consta de tres evaporadores conectados en serie, que utilizan el vapor secundario del efecto anterior como fuente de calor para el siguiente. El proceso específico es el siguiente:

Evaporación de primer efecto: el vapor vivo ingresa al evaporador de primer efecto, calentando el material y generando vapor secundario.

Evaporación de segundo efecto: El vapor secundario generado en el primer efecto ingresa al evaporador de segundo efecto, sirviendo como fuente de calor para calentar nuevamente el material, generando vapor secundario.

Evaporación de tercer efecto: El vapor secundario generado en el segundo efecto ingresa al evaporador de tercer efecto, continuando calentando el material y generando vapor secundario.

Condensación: El vapor secundario generado en el tercer efecto ingresa al condensador, condensándose en agua para mantener el vacío del sistema.

2. Flujo de proceso de un evaporador de triple efecto tipo placa

Pretratamiento: Después del pretratamiento, el material ingresa al tanque de licor madre para su almacenamiento.

Precalentamiento: El material sale del tanque de licor madre y entra al sistema de precalentamiento, donde es precalentado por un precalentador tipo placa.

Evaporación: El material precalentado ingresa al evaporador de primer efecto. El vapor secundario generado tras la evaporación parcial ingresa al evaporador de segundo efecto.

El evaporador de segundo efecto continúa la evaporación y el vapor secundario generado ingresa al evaporador de tercer efecto.

El evaporador de tercer efecto completa la evaporación final y el vapor secundario generado ingresa al condensador.

Separación y Cristalización: La solución concentrada después de la evaporación precipita las sales en el cristalizador, que luego se separan mediante una centrífuga.

Condensación y recuperación: El vapor secundario del último efecto se condensa en agua en el condensador para mantener el vacío del sistema.

3. Ventajas de los evaporadores de placas de triple efecto

Ahorro rápido de energía: reduce significativamente el consumo de energía al utilizar vapor secundario varias veces.

Estructura compacta: El intercambiador de calor de placas tiene un diseño compacto y ocupa poco espacio.

Operación flexible: Se pueden adoptar múltiples procesos de alimentación, incluidos flujo paralelo, contraflujo y flujo horizontal.

Fácil mantenimiento: Los intercambiadores de calor de placas son fáciles de desmontar y limpiar.

4. Precauciones para evaporadores de placas de triple efecto

Mantenimiento del equipo: Limpie el equipo periódicamente para evitar la formación de incrustaciones y corrosión.

Operación segura: Los operadores deben usar equipo de protección y evitar el contacto con sustancias corrosivas.

Requisitos ambientales: Los gases residuales generados durante el proceso de evaporación deben tratarse antes de su descarga.

El diseño y el funcionamiento de los evaporadores de placas de triple efecto deben optimizarse según las características específicas del material y los requisitos del proceso para garantizar el funcionamiento rápido del sistema y la calidad del producto.
