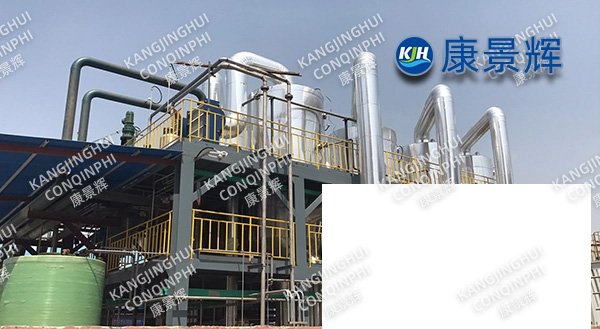

Evaporador de cuádruple efecto M-Water de aditivos para caucho de 500 t/d

I. Introducción al evaporador de cuatro efectos

Este evaporador de cuatro efectos es un sistema de evaporación continua diseñado por nuestra empresa específicamente para este fabricante de aditivos para caucho. Es adecuado para las aguas residuales con alto contenido de DQO, color intenso y salinidad generadas durante la producción del acelerador M (2-mercaptobenzotiazol). El sistema adopta un proceso de "cuatro efectos de cocorriente + circulación forzada + cristalización por etapas", con una capacidad de evaporación de 500 t/d (21 t/h), un consumo de vapor ≤0,22 t/t de agua y puede lograr una reutilización de condensado superior al 95 % y un aprovechamiento de impurezas de alto valor, lo que ayuda a los clientes a alcanzar los objetivos de "cero emisiones" y "carbono dual".

II. Antecedentes técnicos del evaporador de cuatro efectos

Calidad típica de las aguas residuales del aditivo para caucho M: Na₂SO₄ 120-160 g/L, residuo de M 8000 mg/L, DQO 30 000-50 000 mg/L, color 10 000 veces superior, temperatura 90 °C. Los evaporadores tradicionales de simple o triple efecto tienen un alto consumo de vapor (0,35-0,4 t/t de agua), son propensos a la coquización y la formación de espuma, y presentan altos costos operativos. Este equipo, basado en una etapa de transferencia de calor de cuatro efectos y flujo de circulación forzada, incorpora un módulo para enriquecer e incinerar residuos de M y refinar sulfato de sodio, solucionando eficazmente los dos principales problemas: el consumo de energía y la utilización de recursos.

III. Composición del proceso y del sistema

1. Circulación Forzada en Cocorriente de Cuatro Efectos: El vapor vivo ingresa únicamente a la cámara de calentamiento del primer efecto. La diferencia de temperatura de transferencia de calor entre cada efecto es ≥7 ℃, el gradiente de vacío es de -70 → -82 → -90 → -95 kPa, y la temperatura de evaporación es de 80 → 68 → 56 → 45 ℃, lo que inhibe eficazmente la polimerización a alta temperatura de los residuos de M.

2. Cristalización Fraccionada: Aprovechando la diferencia de solubilidad entre el Na₂SO₄ y el residuo M, el efluente de triple efecto ingresa primero al cristalizador DTB (lado de baja temperatura) para precipitar el Na₂SO₄ anhidro. Tras la centrifugación, la pureza en base seca es ≥99 % y la blancura ≥85. El licor madre rico en M se devuelve al evaporador de segundo efecto para su concentración al 65 % (sólidos), se bombea al tanque de enriquecimiento y se envía periódicamente al RTO de la planta para su incineración. El sistema no tiene descarga externa de impurezas.

3. Anticoquización y antiespumante: El intercambiador de calor utiliza tubos compuestos de acero dúplex + TAi, diseñados para un caudal forzado de 3,5 m/s. La cámara de evaporación está equipada con un desempañador de placa inclinada de doble capa + malla metálica, con inyección de antiespumante en línea, lo que resulta en una capa de espuma inferior a 150 mm. El ciclo de limpieza se ha ampliado de 2 a 12 días.

4. Tratamiento Profundo de Condensados: El condensado del evaporador de cuarto efecto se somete a decoloración con carbón activado y oxidación catalítica con ozono, logrando una DQO ≤120 mg/L y un color ≤20 veces mayor. Posteriormente, se reutiliza como agua de reposición para el agua de refrigeración circulante, ahorrando 180.000 toneladas de agua dulce al año.

IV. Parámetros básicos del equipo

1. Evaporación total: 21 t/h (500 t/d)

2. Consumo de vapor por unidad: 0,22 t/t de agua (cuarto efecto); interfaz MVR reservada, ≤0,08 t/t de agua tras la actualización

3. Área de transferencia de calor: Primer efecto 320 m², Segundo efecto 280 m², Tercer efecto 240 m², Cuarto efecto 200 m², Total 1040 m², Margen de diseño 20%

4. Compresor reservado: compresor centrífugo tipo caja con aumento de velocidad, aumento de temperatura de 20 ℃, potencia del motor 1800 W kW, se puede cortar y combinar posteriormente para lograr un MVR completo

5. Cristalizador: Dos unidades Φ2800DTB, una en Oslo, material 2507 + revestimiento de caucho, densidad de la suspensión cristalina 25-35%

6. Secado centrífugo: Centrífuga de pistón de dos etapas + línea de secado de paletas, contenido de humedad del producto ≤0,3%, capacidad de envasado 3 t/h

V. Rendimiento y ventajas

1. Bajo consumo de energía: Con cuatro efectos + sistema de rango dividido + reciclaje de bomba de calor, el costo de vapor se reduce un 28 % en comparación con el sistema de tres efectos; tras la actualización completa del MVR, el consumo de vapor es prácticamente nulo.

2. Utilización de recursos: Na₂SO₄ alcanza el estándar de recuperación y el precio de venta externo aumenta de 300 yuanes/t a 650 yuanes/t; el residuo M se enriquece e incinera, con una recuperación de valor calorífico de 3,2 GJ/t.

3. Operación estable: Circulación forzada + limpieza en línea, tiempo de operación anual ≥8000h, disponibilidad del equipo >98%.

4. Ahorro de espacio: Marco de estructura de acero modular, diseño de un solo piso, ocupa solo 480 m², 30% menos espacio que los compresores tradicionales de cuatro efectos.

5. Control inteligente: redundancia dual DCS+SIS, parámetros clave con votación de dos de tres; software de control de monitoreo remoto, notificaciones push de SMS por fallas.

VI. Beneficios económicos y ambientales

Con un precio de vapor de 180 yuanes/t y un precio de electricidad de 0,65 yuanes/kWh, el compresor de cuatro efectos ahorra aproximadamente 11 millones de yuanes anuales en costos de vapor; el uso de sales diversas genera 9 millones de yuanes adicionales al año. La reducción de carbono por tonelada de agua es de 0,32 tCO₂, lo que resulta en una reducción total de emisiones anuales de 48.000 toneladas.

VII. Ruta de servicio y actualización

1. Solución llave en mano integral para paquetes de procesos, diseño, fabricación, instalación, puesta en marcha, operación y mantenimiento.

Tiempo de respuesta de 2,48 horas, almacenes de repuestos a nivel nacional y un centro de diagnóstico remoto en la nube en línea en tiempo real.

Posteriormente, se puede conectar un compresor MVR a través del bypass de entrada de vapor vivo, lo que permite un corte de suministro durante 72 horas y reduce el consumo de vapor a 0,08 t/t de agua en un solo paso.
