Evaporador de doble cuádruple efecto

1. Conceptos básicos y filosofía del diseño

El evaporador de doble cuádruple efecto consta de dos sistemas de evaporación independientes de cuádruple efecto conectados en paralelo o en serie. Comparten algunas utilidades comunes (como el pretratamiento de la alimentación, el sistema de vacío y el sistema de control) y suelen optimizarse mediante bombas de compresión térmica (TVR) o tecnología de recompresión mecánica de vapor (MVR). Su filosofía de diseño consiste en optimizar la eficiencia económica del vapor mediante la operación a gran escala y la integración energética, basándose en el evaporador de cuádruple efecto tradicional. Normalmente, puede evaporar más de 6,5 toneladas de agua a partir de 1 tonelada de vapor vivo, superando con creces la capacidad de un evaporador de cuádruple efecto convencional (aproximadamente 4,2 toneladas de agua/tonelada de vapor).

2. Flujo del proceso y modo de configuración

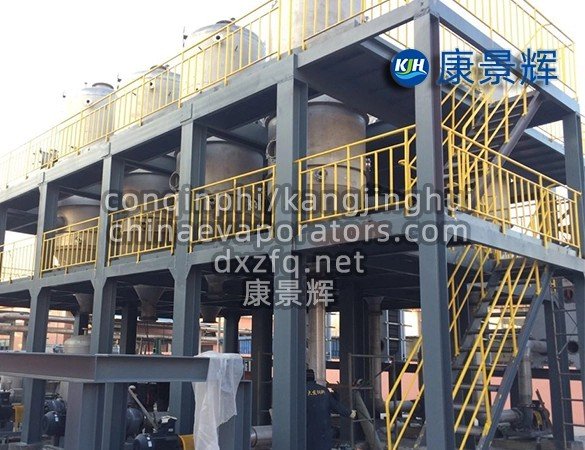

Efecto cuádruple doble paralelo (modo principal):

Proceso: El líquido de alimentación pretratado se alimenta en paralelo a dos secuencias independientes de evaporación de cuádruple efecto (Sistema A y Sistema B) mediante un sistema de distribución. Ambos sistemas tienen parámetros operativos completamente idénticos (temperatura, presión y concentración).

Fuente de calor: El vapor vivo se bombea a través de una o más bombas de compresión térmica (TVR) para extraer una parte del vapor secundario generado por los sistemas A y B, respectivamente. Tras la presurización y el calentamiento, este vapor sirve como fuente de calor para el primer efecto. Esto reduce significativamente el consumo total de vapor fresco.

Ventajas: El sistema es simétrico, el proceso es claro, el control es relativamente sencillo y es fácil de escalar. Tiene una gran capacidad y es adecuado para procesar materiales individuales, estables y de alto caudal, como la evaporación de álcalis en grandes plantas de alúmina y la desalinización de agua de mar a gran escala.

Efecto cuádruple doble tipo serie (procesamiento por etapas):

• Proceso: El material ingresa al primer sistema de cuádruple efecto para su concentración preliminar. El concentrado resultante se utiliza posteriormente como materia prima para el segundo sistema de cuádruple efecto para su concentración final y cristalización.

• Características: Los parámetros operativos de ambos sistemas se pueden configurar de forma independiente para adaptarse a las diferentes características del material en diferentes etapas de concentración (como el aumento del punto de ebullición, la viscosidad y la tendencia a la formación de incrustaciones). El segundo sistema se puede optimizar específicamente para materiales de alta concentración y alto aumento del punto de ebullición.

• Ventajas: Adecuado para condiciones operativas complejas con grandes variaciones en la concentración del material y diferencias significativas en las propiedades físicas entre las etapas iniciales y finales, logrando una utilización de energía en cascada y un control de proceso refinado.

3. Ventajas principales

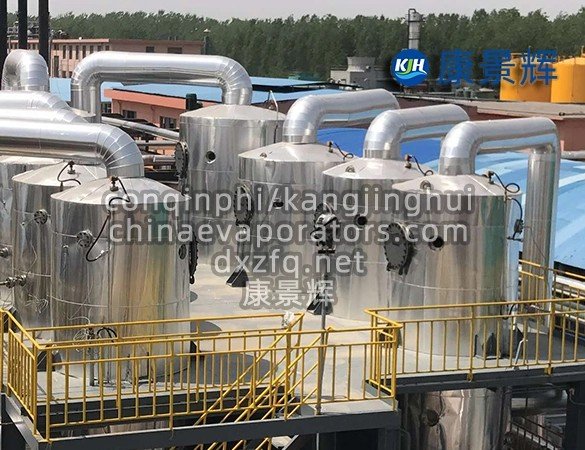

Eficiencia energética extrema: La combinación de evaporadores duales de cuádruple efecto y tecnología TVR/MVR representa la cima de las tecnologías actuales de ahorro de energía por evaporación, dando como resultado un consumo de vapor unitario extremadamente bajo y una eficiencia económica incomparable en modelos de escala ultra grande.

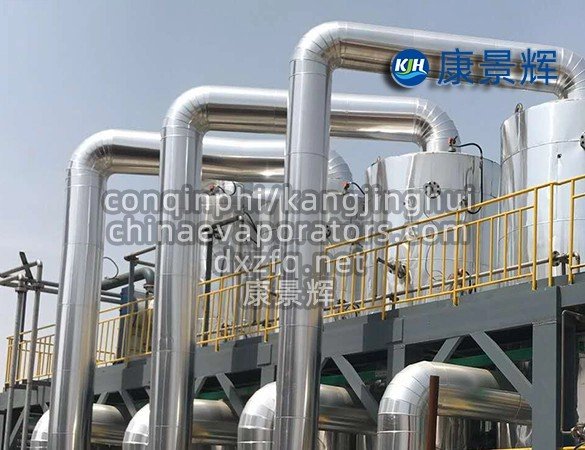

Gran capacidad de procesamiento: Un solo sistema puede lograr una capacidad de evaporación de más de 100 toneladas por hora, satisfaciendo las demandas de producción masivas de las industrias modernas de desalinización de agua de mar, metalúrgicas y químicas.

Huella relativamente optimizada: aunque el equipo es grande, gracias a los servicios públicos compartidos y un diseño compacto, la huella por unidad de capacidad de evaporación es menor que la de construir dos unidades independientes de cuádruple efecto.

Flexibilidad operativa: Durante la operación con carga parcial, el estado operativo de un sistema se puede ajustar de acuerdo con la demanda de producción (por ejemplo, reducción o suspensión de la carga), mientras que el otro mantiene una operación rápida, lo que mejora la flexibilidad de programación de producción de la planta general.

4. Áreas de aplicación

Este sistema implica enormes inversiones y tecnología compleja, y solo es adecuado para escenarios específicos:

Plantas de alúmina a gran escala: Manejo de la demanda masiva de evaporación de licor madre de semillas.

Proyectos gigantes de desalinización de agua de mar: Sirviendo como etapa de preconcentración para salmuera de alta concentración.

Parques industriales químicos de ultra gran escala: La unidad central de evaporación para el tratamiento centralizado de aguas residuales de alta salinidad dentro del parque, logrando ZLD de descarga cero.

Industria papelera: Concentración de licor negro a gran escala.

5. Desafíos y consideraciones

Enorme inversión inicial: La gran cantidad de equipos, los altos requerimientos de materiales y los complejos sistemas de control resultan en una inversión muy alta en activos fijos.

Control de sistemas altamente complejos: el fuerte acoplamiento entre los dos sistemas significa que las fluctuaciones en cualquier punto se afectarán entre sí, lo que impone exigencias extremadamente altas a la confiabilidad, precisión y capacidades antiinterferentes del sistema de control automático.

Procedimientos de arranque y apagado engorrosos: Se requieren procedimientos de arranque y apagado estrictamente secuenciales, lo que genera largos tiempos de procesamiento.

Requisitos de diseño estrictos: se requieren cálculos de procesos y diseños de integración de sistemas extremadamente precisos; cualquier desviación del diseño puede generar un rendimiento general deficiente.
