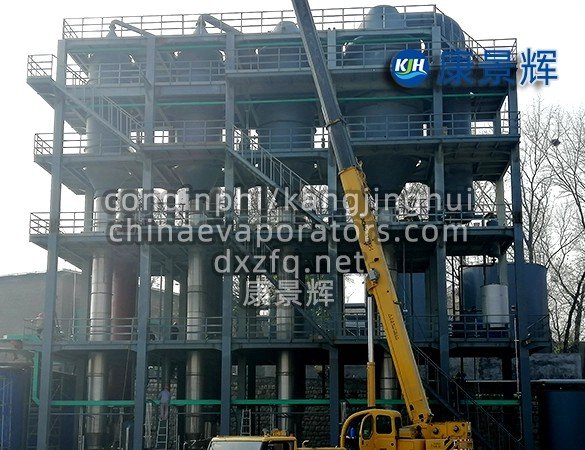

Evaporador de película descendente de cuádruple efecto

1. Principio básico de funcionamiento y proceso

El principio básico radica en la formación y evaporación de una película líquida dentro de cada tubo de calentamiento de cada efecto y la utilización paso a paso del vapor secundario.

Distribución y evaporación de la película: El líquido pretratado se distribuye uniformemente en la parte superior del haz de tubos de calentamiento de primer efecto mediante un distribuidor de precisión. Por gravedad, forma una película líquida uniforme que fluye hacia abajo por la pared interior de los tubos. Se introduce vapor vivo en el exterior de los tubos para su calentamiento, y la película líquida absorbe el calor y se evapora instantáneamente, generando vapor secundario.

Conexión en serie de energía térmica de múltiples efectos:

• El vapor secundario generado en el primer efecto sirve como fuente de calor para el segundo efecto.

• El vapor secundario generado en el segundo efecto sirve como fuente de calor para el tercer efecto.

• El vapor secundario generado en el tercer efecto sirve como fuente de calor para el cuarto efecto.

Alimentación a contracorriente (proceso común): Para maximizar el aprovechamiento de la energía térmica, se suele utilizar un proceso a contracorriente. La materia prima se precalienta primero en el cuarto efecto, luego se bombea secuencialmente al tercero y segundo efectos, concentrándose finalmente en el primero. De esta manera, el material más frío entra en el último efecto con el mayor vacío y la temperatura más baja, mientras que el material más concentrado y caliente se encuentra en el primero con la temperatura más alta, lo que resulta en una eficiencia óptima de intercambio de calor.

Sistema de condensación y vacío: El vapor secundario inutilizable del cuarto efecto ingresa al condensador de efecto final, donde se condensa completamente mediante agua de refrigeración. Todo el sistema se mantiene mediante una bomba de vacío, especialmente en el efecto final, donde el nivel de vacío es máximo (normalmente superior a -0,085 MPa) y el punto de ebullición es mínimo (hasta 50-60 °C).

2. Características técnicas y ventajas

Eficiencia energética excepcional: Los cálculos teóricos demuestran que la evaporación de cuarto efecto puede alcanzar una eficiencia económica de 0,3 kg de vapor/kg de agua. En condiciones reales de funcionamiento, se necesitan aproximadamente entre 0,25 y 0,3 toneladas de vapor vivo para evaporar 1 tonelada de agua, lo que se traduce en un ahorro energético muy significativo y unos costes operativos muy bajos.

Excelente adaptabilidad a materiales termosensibles: Los materiales se evaporan a bajas temperaturas en cada efecto, especialmente en el final, con tiempos de residencia de película descendente extremadamente cortos (solo decenas de segundos). Esto evita perfectamente la descomposición, desnaturalización, polimerización o carbonización de componentes termosensibles (como alimentos, productos farmacéuticos y biológicos), maximizando la conservación de la actividad, el color y el sabor del producto.

Alta eficiencia de transferencia de calor: Película líquida delgada, buena turbulencia, sin aumento del punto de ebullición causado por la presión estática de la columna de líquido, gran diferencia de temperatura de transferencia de calor efectiva y alto coeficiente de transferencia de calor.

Pérdida de carga por presión estática baja: dado que no hay nivel de líquido dentro de los tubos, se evita de manera efectiva el aumento del punto de ebullición causado por la presión estática de la columna de líquido y se aprovecha por completo la diferencia de temperatura de transferencia de calor.

Gran capacidad de procesamiento: el diseño paralelo de múltiples efectos puede manejar demandas de evaporación muy grandes.

3. Componentes clave del sistema

Cámara de calentamiento: Cuatro juegos de intercambiadores de calor verticales de carcasa y tubos, núcleo de la transferencia de calor.

Distribuidor de Precisión: El corazón del sistema, que garantiza una distribución uniforme de la película en cada tubo y evita la formación de paredes secas. Incluye placas de tamiz, boquillas y desviadores ciclónicos.

Cámara de separación: permite una rápida separación de vapor y líquido, con un desempañador incorporado para capturar gotas.

Grupo precalentador: utiliza el calor residual del condensado y el vapor secundario para precalentar la alimentación en etapas, mejorando la eficiencia térmica.

Sistema de vacío de alto rendimiento: crucial para mantener el entorno de baja temperatura de la etapa de efecto final, que normalmente emplea una combinación de "pierna atmosférica + condensador de mezcla + bomba de vacío de anillo líquido".

Sistema de limpieza en línea CIP: realiza periódicamente una limpieza ácida y alcalina para eliminar trazas de sarro y mantener una alta eficiencia de transferencia de calor.

Sistema de control DCS/PLC: Proporciona un control preciso y coordinado de la temperatura, presión, caudal, nivel de líquido y densidad, logrando un funcionamiento automatizado.

4. Áreas de aplicación

Este equipo está diseñado específicamente para materiales sensibles al calor limpios o ligeramente incrustados y escenarios de evaporación a gran escala, y se utiliza ampliamente en:

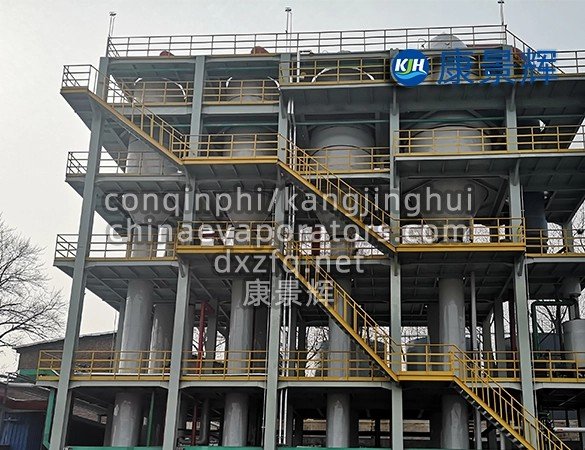

Industria alimentaria: Concentración de leche, concentración de jugo de frutas (jugo de naranja, jugo de manzana, jugo de tomate), concentración de solución de azúcar, concentración de suero.

Farmacéutica y bioingeniería: Concentración a baja temperatura de antibióticos, vitaminas, glucosa, aminoácidos, extractos de plantas y caldos de fermentación.

Industria química: Concentración de ciertos ácidos orgánicos y soluciones salinas inorgánicas limpias.

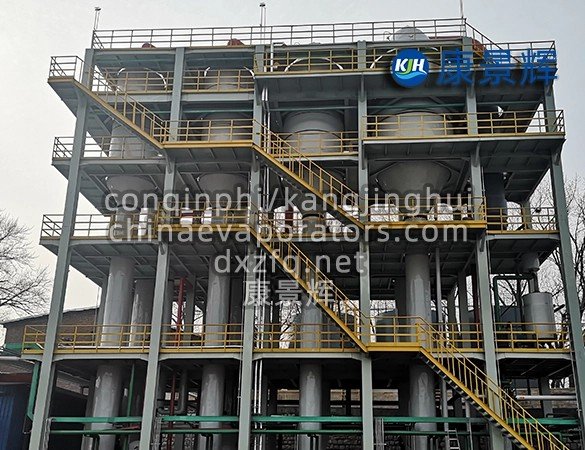

Industria de protección del medio ambiente: Tratamiento de reducción de volumen de concentrado de sistemas de ósmosis inversa (OI) a gran escala.

Desalinización de agua de mar: Como unidad de preconcentración.

5. Limitaciones y consideraciones de selección

Restricciones de materiales aplicables: Absolutamente inadecuado para materiales propensos a la incrustación, la cristalización o que contengan una gran cantidad de sólidos en suspensión. La acumulación de incrustaciones en las paredes del tubo interrumpirá rápidamente la distribución de la película líquida, lo que provocará una disminución drástica de la eficiencia de transferencia de calor e incluso un bloqueo.

Costos de inversión más elevados: El evaporador de cuatro efectos, el complejo sistema de distribución de película y el sistema de control resultan en una inversión inicial más elevada que los evaporadores de baja eficiencia.

Alta complejidad de control: Los cuatro efectos están conectados en serie, con condiciones de operación interconectadas, lo que requiere una estabilidad y precisión extremadamente altas del sistema de control automático.

Requisitos estrictos para el sistema de distribución de material: La distribución desigual de la película puede provocar incrustaciones en las paredes secas de algunos tubos e inundaciones en otros, lo que afecta gravemente el funcionamiento.

El evaporador de película descendente de cuatro efectos es una de las soluciones de ahorro energético más avanzadas para el procesamiento de materiales altamente sensibles al calor con grandes volúmenes de evaporación. Su superior eficiencia energética y sus suaves condiciones de evaporación resultan en costos operativos extremadamente bajos y una calidad de producto excepcionalmente alta. Sin embargo, la elevada inversión y los estrictos requisitos de los materiales hacen que su aplicación exitosa solo sea posible tras un análisis preciso de las propiedades del material y un diseño de proceso preciso.
