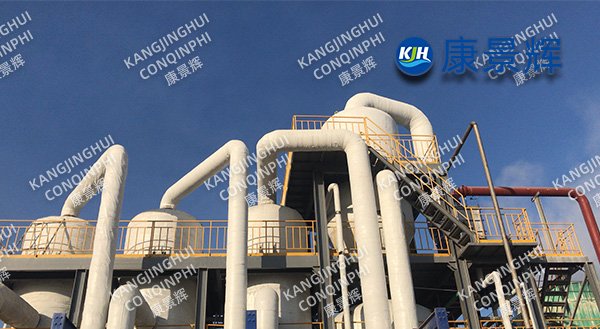

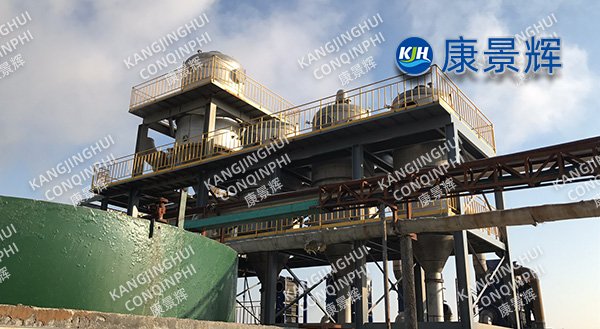

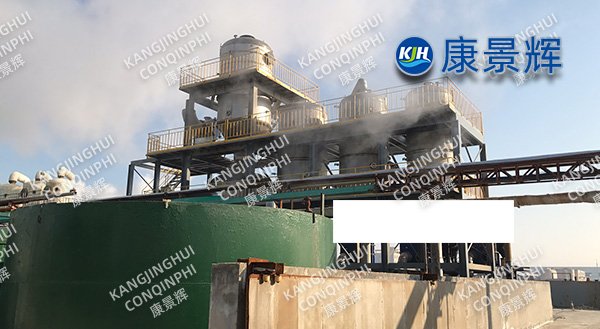

Evaporador de placas de cuádruple efecto de 250 t/d para aguas residuales de alta salinidad derivadas de aditivos de caucho y sulfato de sodio.

Antecedentes del proyecto

Este fabricante de aditivos para caucho genera diariamente 250 toneladas de aguas residuales de sulfato de sodio con alto contenido de sal, con un contenido de sulfato de sodio de hasta el 12 %, una DQO de aproximadamente 8000 mg/L y un pH fuertemente alcalino. Anteriormente, se utilizaba el proceso tradicional de "dilución + tratamiento biológico", que no solo resultaba costoso, sino que también dificultaba el cumplimiento de las normas ambientales. La empresa se enfrenta a una importante presión ambiental y a cuellos de botella en la producción.

Parámetros de diseño

• Capacidad de tratamiento: 250 toneladas/día

• Sulfato de sodio influente: 12%

• DQO del afluente: 8000 mg/L

• Objetivos de diseño: Tasa de recuperación de sulfato de sodio ≥95%, tasa de reutilización de condensado ≥90%, logrando descarga cero

Flujo de proceso

1. Etapa de Pretratamiento: Se utiliza un proceso combinado de “coagulación sedimentación + flotación” para eliminar los sólidos suspendidos y algo de materia orgánica de las aguas residuales, reduciendo el riesgo de incrustaciones en el evaporador posterior.

2. Etapa de evaporación y cristalización: Se selecciona un evaporador de cuatro efectos tipo placa, que utiliza el calor latente del vapor varias veces para lograr una concentración y cristalización eficiente del sulfato de sodio.

3. Etapa de postprocesamiento: El sulfato de sodio cristalizado se centrifuga y se seca para obtener el producto sulfato de sodio anhidro; el condensado se trata bioquímicamente y se reutiliza en la producción.

Selección y configuración de equipos

1. Evaporador de cuatro efectos tipo placa: fabricado en acero inoxidable 316L, presenta una alta eficiencia de transferencia de calor, ocupa poco espacio y es fácil mantenimiento.

2. Compresor de vapor: se selecciona un compresor centrífugo de alta eficiencia para garantizar el funcionamiento estable del evaporador bajo diferenciales de temperatura bajos.

3. Sistema de control automático: Se adopta un sistema de control distribuido DCS para lograr un control totalmente automatizado, incluido el monitoreo y ajuste en tiempo real de parámetros clave como el nivel de líquido, la temperatura, la presión y el caudal.

Sistemas auxiliares

1. Precalentador: utiliza el vapor secundario generado por el evaporador para precalentar las aguas residuales, mejorando la eficiencia térmica del sistema.

2. Tanque de condensado: recoge el condensado generado por el evaporador, lo trata y lo reutiliza en la producción.

3. Sistema de vacío: Mantiene el evaporador bajo alto vacío, bajando el punto de ebullición y reduciendo el consumo de energía.

Resultados del tratamiento

• Tasa de recuperación de sulfato de sodio: ≥95%

• Tasa de reutilización de condensado: ≥90%

• Tasa de eliminación de DQO: ≥99%

• Estabilidad operativa del sistema: funcionamiento continuo durante 12 meses sin fallos importantes

Indicadores de consumo de energía

• Consumo de vapor: 0,28 toneladas de vapor/tonelada de agua

• Consumo de electricidad: 15 kWh/tonelada de agua

• Consumo total de energía: más del 60% inferior al de los evaporadores tradicionales de simple efecto

Beneficios económicos

• Costo operativo: 40% menor que los procesos tradicionales

• Periodo de recuperación de la inversión: Aproximadamente 18 meses

• Ingresos por subproductos: Los ingresos por ventas anuales de sulfato de sodio anhidro son de aproximadamente 3 millones de RMB.

Ventajas técnicas

1. Alta eficiencia y ahorro de energía: el evaporador de cuatro efectos aprovecha al máximo el calor latente del vapor, ahorrando más del 60% de energía en comparación con los evaporadores tradicionales de un solo efecto.

2. Funcionamiento estable: El evaporador de placas tiene una estructura compacta, un alto coeficiente de transferencia de calor y una fuerte capacidad antiincrustante.

3. Alto grado de automatización: El sistema DCS logra un control totalmente automatizado, reduciendo la intervención manual y los errores operativos.

4. Gran adaptabilidad: El sistema puede ajustar automáticamente los parámetros operativos según las fluctuaciones en la calidad de las aguas residuales para garantizar un efluente estable. 5. Reciclaje de recursos: Logra una recuperación eficiente del sulfato de sodio, convirtiendo los residuos en un tesoro y aumentando los beneficios económicos de la empresa.

Comentarios del cliente: El cliente comentó: «Desde que adoptamos este sistema de evaporador de placas de cuatro efectos, nuestros costos de tratamiento de aguas residuales han disminuido significativamente y hemos logrado reciclar y reutilizar el sulfato de sodio, lo que beneficia tanto a la protección del medio ambiente como a la economía. El sistema ha funcionado de forma muy estable durante más de un año, prácticamente sin fallos, y su funcionamiento es muy sencillo, lo que reduce considerablemente nuestra carga de mantenimiento».

Este caso demuestra plenamente la alta eficiencia, estabilidad y economía de los evaporadores de placas de cuatro efectos en el tratamiento de aguas residuales con alto contenido de sal y sulfato de sodio provenientes de aditivos para caucho. Gracias al diseño científico del proceso, la selección racional de equipos y un sistema de control inteligente, no solo se logra el vertido cero de aguas residuales y el reciclaje de recursos, sino que también se obtienen importantes beneficios económicos y ambientales para las empresas, sirviendo como modelo para el tratamiento de aguas residuales con alto contenido de sal en la industria de aditivos para caucho.
