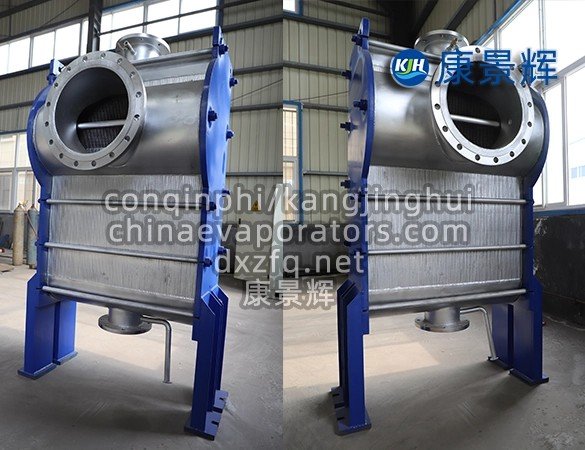

Intercambiador de calor totalmente soldado

Características estructurales

La principal característica de un intercambiador de calor totalmente soldado es que todas las placas y sellos están soldados entre sí para formar una única estructura integrada. Este diseño ofrece las siguientes ventajas:

Diseño sin espacios: evita problemas de fugas causados por el envejecimiento de las juntas en los intercambiadores de calor extraíbles tradicionales.

Múltiples opciones de materiales: Se pueden seleccionar materiales metálicos adecuados según diferentes entornos operativos, como 304, 316L, 254SMo, Hastelloy, placas de titanio y placas de níquel.

Estructura compacta: presenta una estructura de placa corrugada similar a un intercambiador de calor de placas, lo que da como resultado un diseño compacto y un tamaño reducido.

Transferencia de calor rápida: el diseño de placa corrugada aumenta la turbulencia del fluido, mejorando la eficiencia de la transferencia de calor.

Ventajas:

• Resistencia a alta presión: puede soportar altas presiones de funcionamiento, adecuado para entornos de alta presión.

• Resistencia a altas temperaturas: temperatura máxima de funcionamiento de hasta 400 ℃, adecuada para entornos de alta temperatura.

• Alta eficiencia de intercambio de calor: el diseño de placa corrugada aumenta la turbulencia del fluido, mejorando la eficiencia de transferencia de calor.

• Estructura compacta: ocupa poco espacio, es ligera, fácil de instalar y mantener.

• Fuerte adaptabilidad: adaptable a diversas calidades de agua y condiciones de operación, lo que garantiza un funcionamiento estable a largo plazo del equipo.

Desventajas:

• Mantenimiento difícil: Debido a la soldadura de todos los componentes, el mantenimiento y la limpieza son relativamente difíciles.

• Alto costo: Los procesos de soldadura complejos y la selección diversa de materiales generan costos relativamente altos.

Escenarios de aplicación

Los intercambiadores de calor totalmente soldados son adecuados para diversas aplicaciones industriales y civiles:

Aplicaciones industriales

Industria química: Se utiliza para procesos de intercambio de calor que involucran medios corrosivos, como las industrias de cloración y ácido sulfúrico.

Industria farmacéutica: Se utiliza para procesos de intercambio de calor en la fabricación farmacéutica.

Industria energética: Se utiliza para la recuperación de calor residual en centrales eléctricas.

Aplicaciones civiles

Sistemas de calefacción: se utilizan para el intercambio de calor entre fuentes de calor y agua de calefacción circulante, mejorando la eficiencia de la calefacción.

Recuperación de calor residual: se utiliza para recuperar el calor residual de los gases de combustión de la caldera, mejorando aún más la utilización de la energía.

Selección y mantenimiento

Puntos clave de selección

Adaptación de las condiciones de funcionamiento: seleccione el material de la placa, las especificaciones y los parámetros de diseño adecuados según las condiciones de funcionamiento reales.

Gestión de la calidad del agua: Pruebe y trate periódicamente el fluido para evitar la formación de incrustaciones y la corrosión.

Medidas de mantenimiento

Inspección regular: inspeccione el equipo para detectar corrosión e identifique y solucione rápidamente cualquier fuga.

Limpieza y mantenimiento: Limpie el equipo periódicamente para evitar que la suciedad y las impurezas afecten la eficiencia del intercambio de calor.
