Intercambiador de calor tubular

Principios estructurales

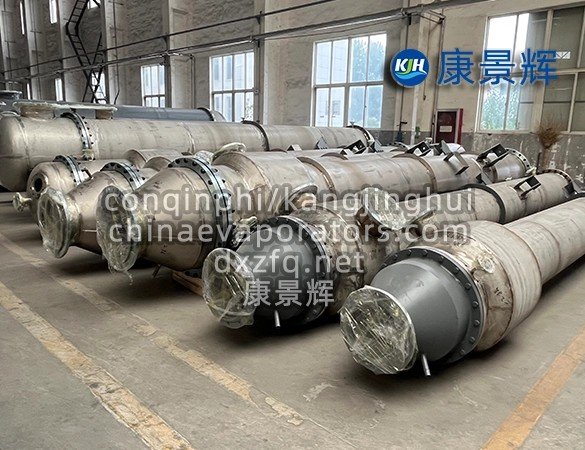

Estructura básica

Carcasa: La carcasa exterior del intercambiador de calor, generalmente soldada a partir de placas de acero, utilizada para albergar el haz de tubos y el fluido.

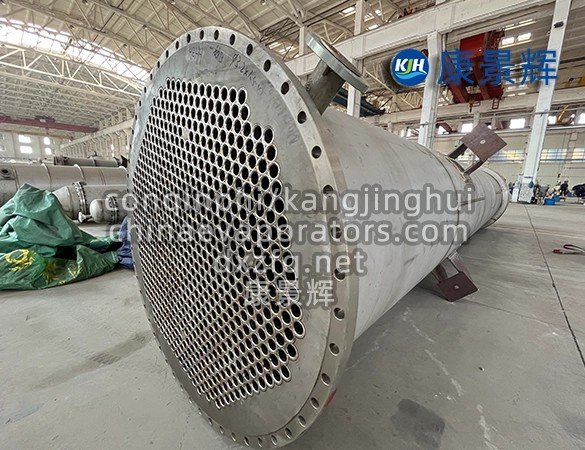

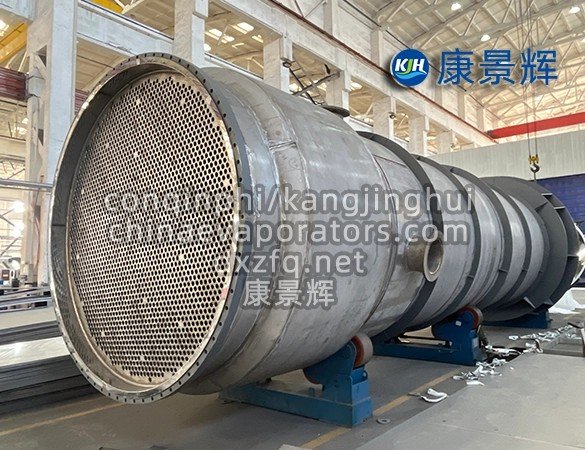

Haz de tubos: Compuesto por múltiples tubos de intercambio de calor, es el componente principal para la transferencia de calor. Los tubos de intercambio de calor pueden ser rectos, en forma de U o espirales, y suelen estar hechos de materiales como acero al carbono, acero inoxidable o cobre.

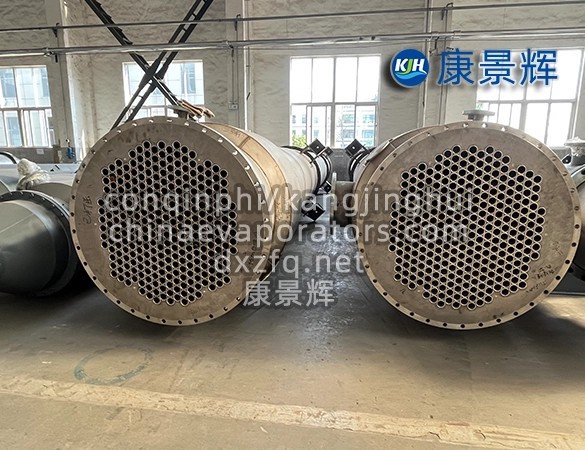

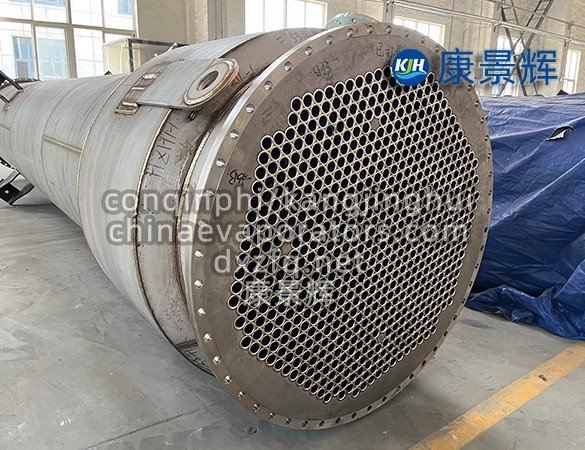

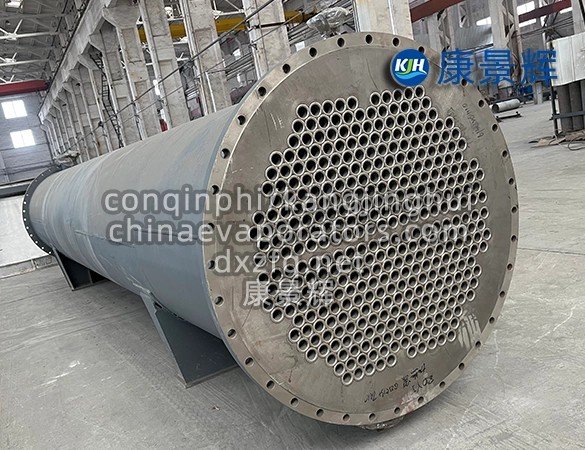

Placa de tubos: se utiliza para fijar el haz de tubos, conectando los tubos de intercambio de calor a la carcasa y evitando que el haz de tubos vibre bajo el impacto del fluido.

Extremos: Se instalan en ambos extremos de la carcasa y se utilizan para sellar la carcasa y formar canales de fluido.

Deflectores: instalados dentro de la carcasa, se utilizan para cambiar la dirección del flujo del fluido del lado de la carcasa, aumentando la turbulencia y mejorando la eficiencia del intercambio de calor.

Principio de funcionamiento

El principio de funcionamiento de un intercambiador de calor tubular se basa en la conducción térmica. Un fluido fluye dentro de los tubos y otro fluye fuera de ellos (lado de la carcasa). El calor se transfiere del fluido de alta temperatura al fluido de baja temperatura a través de las paredes de los tubos, logrando así el intercambio térmico.

Para mejorar la eficiencia del intercambio de calor, el fluido del lado de la carcasa cambia su dirección de flujo varias veces a través de los deflectores, creando turbulencia y aumentando el área de contacto entre el fluido y las paredes del tubo.

Características

Ventajas

Estructura simple: relativamente simple de diseñar y fabricar, lo que resulta en costos más bajos.

Alta confiabilidad: Estructura robusta con fuerte resistencia a la presión, adecuada para condiciones adversas como alta presión y alta temperatura.

Fuerte adaptabilidad: puede adaptarse a diferentes propiedades de fluidos y condiciones de operación; al cambiar la disposición del haz de tubos y el diámetro del tubo, se pueden cumplir diferentes requisitos de intercambio de calor.

Fácil mantenimiento: El haz de tubos se puede quitar fácilmente para su limpieza y reparación, lo que facilita el mantenimiento.

Desventajas

Eficiencia de intercambio de calor relativamente baja: en comparación con los intercambiadores de calor de placas, los intercambiadores de calor de tubos tienen un coeficiente de transferencia de calor más bajo, lo que requiere un área de intercambio de calor más grande para lograr el mismo efecto de intercambio de calor.

Mayor tamaño: debido al área de intercambio de calor más grande, el equipo es relativamente grande y ocupa más espacio.

Limpieza difícil: Limpiar el interior de los tubos es relativamente difícil, especialmente para fluidos que contienen impurezas, que fácilmente forman incrustaciones en el interior de los tubos, afectando la eficiencia del intercambio de calor.

Tipos principales

Intercambiador de calor de placa de tubos fijos

Características estructurales: El haz de tubos se fija en ambos extremos a la placa tubular, que a su vez está soldada a la carcasa. Esta estructura es simple y económica, pero no elimina la tensión térmica y es adecuada para aplicaciones con pequeñas diferencias de temperatura.

Aplicaciones: Adecuado para aplicaciones donde la diferencia de temperatura entre los fluidos del lado de la carcasa y del lado del tubo es pequeña (generalmente menos de 50 ℃).

Intercambiador de calor de cabezal flotante

Características estructurales: Un extremo de la placa tubular está fijado a la carcasa, mientras que el otro extremo flota libremente dentro de ella, eliminando así la tensión térmica. El cabezal flotante se desmonta fácilmente para su limpieza y mantenimiento.

Aplicaciones: Adecuado para aplicaciones donde la diferencia de temperatura entre los fluidos del lado de la carcasa y del lado del tubo es grande (generalmente mayor a 50 ℃).

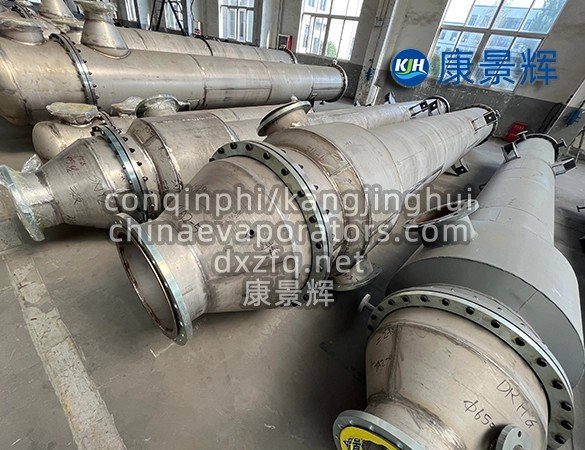

Intercambiador de calor de tubo en U

Características estructurales: El haz de tubos tiene forma de U, con ambos extremos fijados a la misma placa tubular. Esta estructura permite la libre expansión y contracción, eliminando la tensión térmica, pero dificulta la limpieza del interior de los tubos.

Aplicaciones: Adecuado para aplicaciones de alta temperatura, alta presión y gran diferencia de temperatura, especialmente adecuado para fluidos donde los requisitos de limpieza dentro de los tubos no son altos.

Intercambiador de calor de glándula rellena

Características estructurales: Un extremo está fijado con una placa tubular y el otro está sellado con un prensaestopas, lo que facilita el desmontaje y la limpieza. Sin embargo, el sello del prensaestopas presenta una fiabilidad relativamente baja y es propenso a fugas.

Aplicaciones: Adecuado para aplicaciones donde el fluido del lado del tubo está limpio y sin incrustaciones.

Áreas de aplicación

Sector industrial

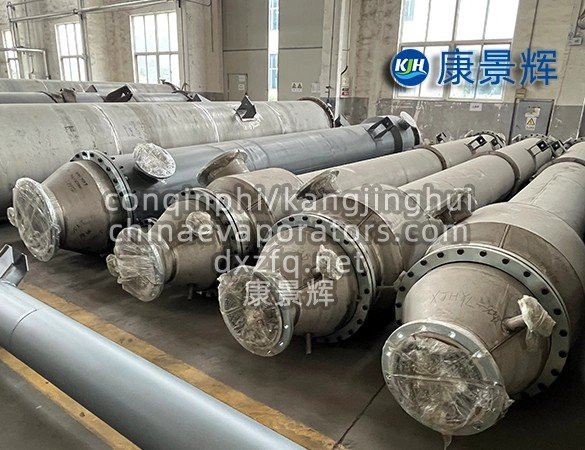

Industria petrolera y química: se utiliza para precalentar petróleo crudo, enfriar gas craqueado y recuperar calor en diversos procesos de reacción química.

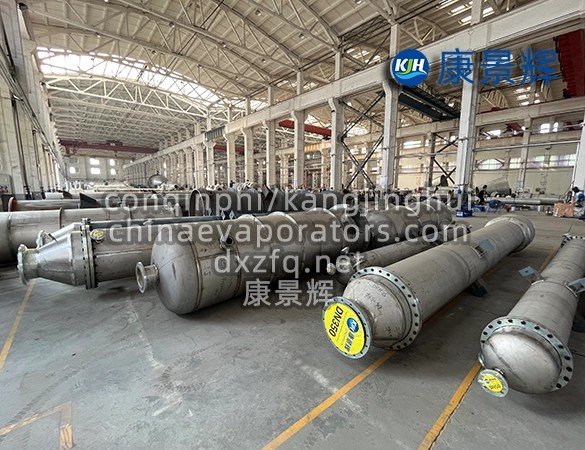

Industria energética: Se utiliza en condensadores, enfriadores y otros equipos de plantas de energía para enfriar el vapor de escape de las turbinas y recuperar el calor residual.

Industria metalúrgica: Se utiliza para enfriar fundidos a alta temperatura y recuperar calor residual, mejorando la eficiencia energética.

Industria alimentaria y farmacéutica: Se utiliza en los procesos de calentamiento, enfriamiento y esterilización de alimentos y productos farmacéuticos para garantizar la calidad y seguridad del producto.

Sector civil

Sistemas de Calefacción: Se utilizan para el intercambio de calor en estaciones de calefacción, transfiriendo calor del agua caliente de la red de calefacción al sistema de agua caliente del usuario.

Sistemas de Aire Acondicionado: Se utilizan para el intercambio de calor entre el agua de refrigeración y el agua helada, garantizando el funcionamiento normal del sistema de aire acondicionado.

Selección y mantenimiento

Puntos clave de selección

Cálculo de intercambio de calor: determine el calor que se transferirá según los requisitos del proceso y seleccione un área de intercambio de calor adecuada.

Propiedades del fluido: tenga en cuenta factores como la temperatura del fluido, la presión, el caudal y la corrosividad para seleccionar materiales adecuados para tuberías y carcasas.

Espacio de instalación: seleccione el modelo y el tamaño del intercambiador de calor adecuados según el espacio de instalación disponible.

Economía: Considere integralmente el costo de compra, el costo de operación y el costo de mantenimiento para seleccionar equipos con una alta relación costo-rendimiento.

Medidas de mantenimiento

Inspección periódica: inspeccione periódicamente el haz de tubos y la carcasa para detectar corrosión e identifique y solucione rápidamente las fugas.

Limpieza y mantenimiento: Limpie periódicamente el haz de tubos y la carcasa para eliminar la suciedad y garantizar la eficiencia del intercambio de calor. Utilice productos de limpieza adecuados para evitar la corrosión.

Prevención de sobrecarga: Evite operar el equipo en condiciones que excedan la presión y temperatura de diseño para evitar daños al equipo.

Registrar parámetros operativos: registre los parámetros operativos del equipo, como la temperatura, la presión y el caudal del fluido, para facilitar la detección y el manejo oportunos de anomalías.

Los intercambiadores de calor tubulares son equipos de intercambio de calor ampliamente utilizados, caracterizados por su estructura simple, alta confiabilidad y gran adaptabilidad. En la práctica, se deben seleccionar los modelos adecuados según las necesidades específicas, y se debe reforzar el mantenimiento y la gestión para garantizar un funcionamiento estable a largo plazo.
