Intercambiador de calor de placas

Principio estructural

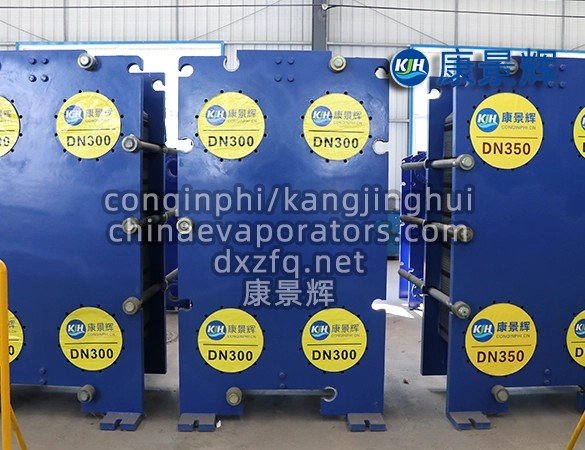

Estructura básica

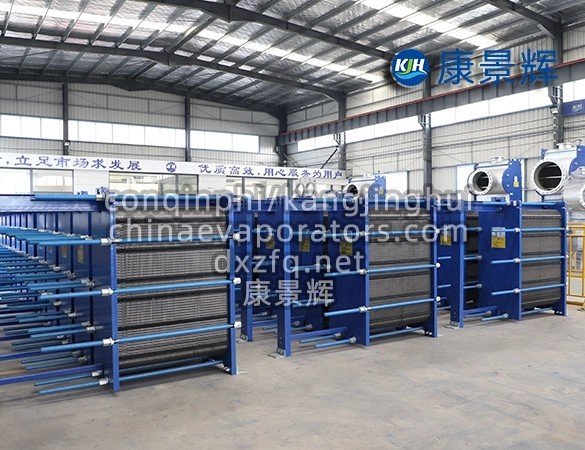

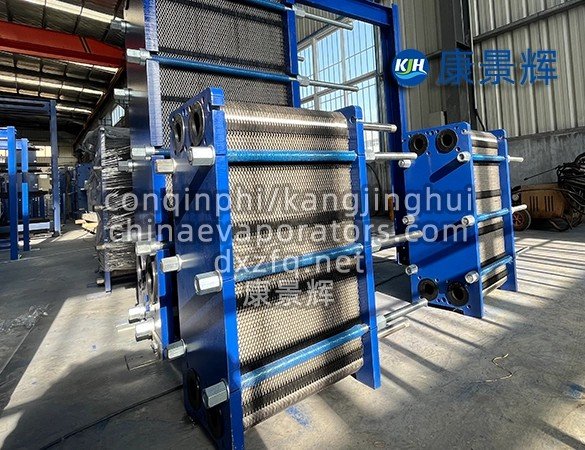

Los intercambiadores de calor de placas constan principalmente de placas de transferencia de calor, juntas, dispositivos de sujeción (como pernos y placas de sujeción) y un marco. Las placas de transferencia de calor son el componente principal y suelen estar hechas de acero inoxidable, aleación de titanio u otros materiales metálicos, con buena conductividad térmica y resistencia a la corrosión.

Las juntas sellan las placas para evitar la mezcla de ambos fluidos. Se utilizan dispositivos de sujeción para presionar el conjunto de placas, garantizando un contacto firme y un sellado óptimo entre ellas.

Principio de funcionamiento

El principio de funcionamiento de un intercambiador de calor de placas se basa en la conducción térmica. Dos fluidos a diferentes temperaturas fluyen por canales de placas adyacentes, y el calor se transfiere del fluido de alta temperatura al de baja temperatura a través de las placas, logrando así el intercambio térmico.

Debido a la forma corrugada de las placas, se crea turbulencia dentro de los canales, aumentando el área de contacto entre el fluido y las placas y mejorando la eficiencia del intercambio de calor.

Características

Ventajas

Alta eficiencia de intercambio térmico: Gracias al diseño corrugado de las placas, el fluido genera turbulencia dentro de los canales, lo que aumenta el área de contacto entre el fluido y las placas. El coeficiente de transferencia de calor suele ser 35 veces superior al de los intercambiadores de calor tubulares.

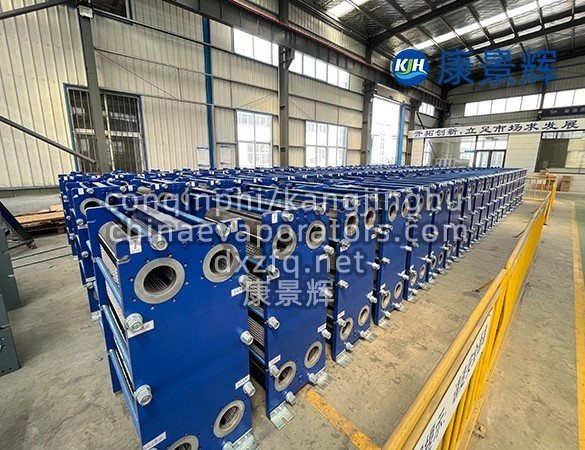

Estructura compacta: Gran área de intercambio de calor por unidad de volumen, ahorrando espacio y facilitando la instalación y el mantenimiento.

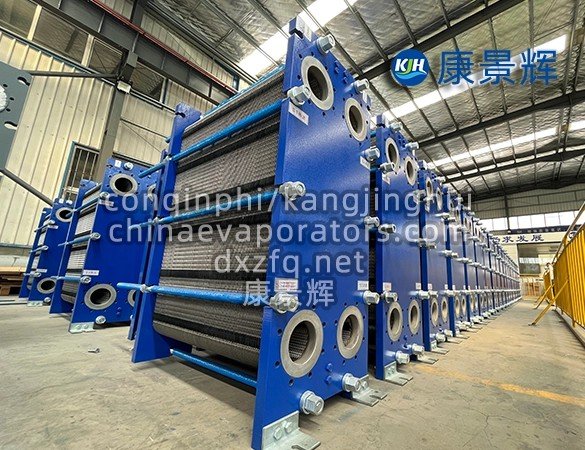

Alta flexibilidad: el área de intercambio de calor se puede ajustar fácilmente aumentando o disminuyendo el número de placas para adaptarse a los diferentes requisitos de intercambio de calor.

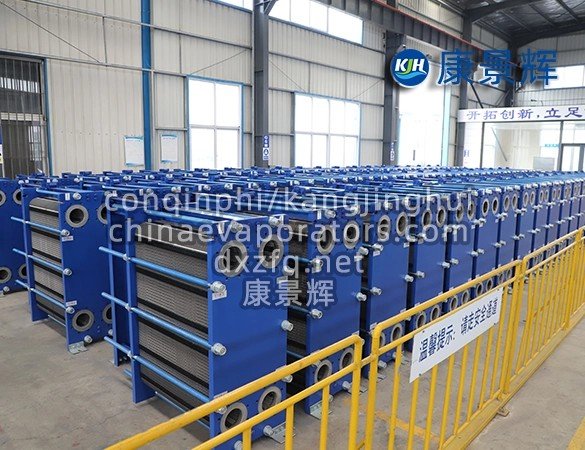

Fácil limpieza: Las placas son fáciles de desmontar y limpiar, evitando que la acumulación de suciedad afecte el rendimiento del intercambio de calor.

Desventajas

Altos requisitos de sellado: Dado que las placas están selladas con juntas, la calidad y la instalación de estas son cruciales. Un daño en las juntas puede provocar fácilmente fugas de fluido.

Resistencia a la presión limitada: en comparación con los intercambiadores de calor de carcasa y tubos, los intercambiadores de calor de placas tienen una resistencia a la presión relativamente más débil y generalmente son adecuados para aplicaciones de presión media a baja.

Requisitos de alta calidad del agua: Si el fluido contiene una gran cantidad de impurezas o partículas, puede obstruir fácilmente los canales de las placas, lo que afecta el rendimiento del intercambio de calor. Se requiere pretratamiento del fluido.

Áreas de aplicación

Sector industrial

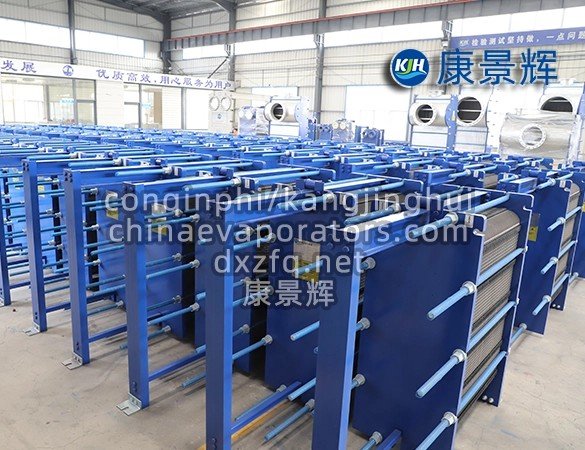

Industria química: Se utiliza para la recuperación y regulación de calor en diversos procesos de reacción química, como la recuperación de calor en la torre de síntesis de amoníaco durante la producción de amoníaco.

Industria de procesamiento de alimentos: Se utiliza para procesos de calentamiento, enfriamiento y esterilización de alimentos, como la pasteurización de leche y la concentración de jugos de frutas. Proporciona una buena higiene, garantizando la calidad y seguridad de los alimentos.

Industria farmacéutica: se utiliza para calentar, enfriar y evaporar soluciones de medicamentos durante la producción farmacéutica, cumpliendo estrictos estándares de higiene y calidad.

Industria metalúrgica: Se utiliza para enfriar fundidos a alta temperatura y recuperar calor residual, mejorando la eficiencia energética y reduciendo los costos de producción.

Sector civil

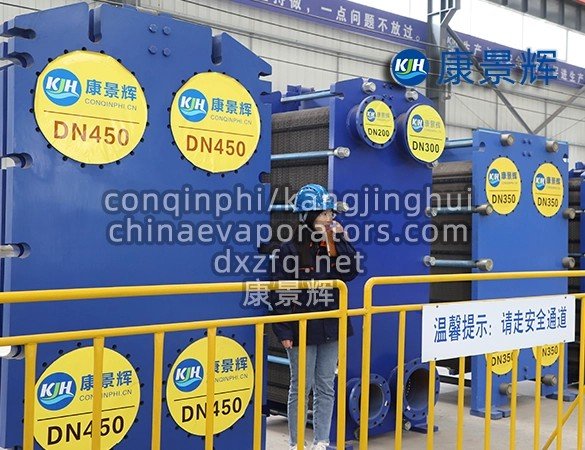

Sistemas de Calefacción: En los sistemas de calefacción centralizados, se utiliza para el intercambio de calor en las estaciones de calefacción, transfiriendo calor del agua caliente de la red de calefacción al sistema de agua caliente del usuario, mejorando la eficiencia de la calefacción.

Sistemas de Aire Acondicionado: En los sistemas de aire acondicionado centrales, se utiliza para el intercambio de calor entre el agua de refrigeración y el agua helada, garantizando el funcionamiento normal del sistema de aire acondicionado.

Selección y mantenimiento

Puntos clave de selección

Cálculo de intercambio de calor: determine el calor que se transferirá según los requisitos del proceso y seleccione un área de intercambio de calor adecuada.

Propiedades del fluido: tenga en cuenta factores como la temperatura del fluido, la presión, el caudal y la corrosividad para seleccionar materiales de placa y juntas adecuados.

Espacio de instalación: seleccione el modelo y el tamaño del intercambiador de calor de placas adecuados según el espacio de instalación disponible.

Economía: Considere integralmente el costo de compra, el costo de operación y el costo de mantenimiento para seleccionar equipos con una alta relación costo-rendimiento.

Medidas de mantenimiento

Inspección regular: inspeccione periódicamente el estado de desgaste de las juntas y reemplace las juntas dañadas rápidamente para evitar fugas de líquido.

Limpieza y mantenimiento: Desmonte y limpie periódicamente las placas para eliminar la suciedad y garantizar la eficiencia del intercambio de calor. Utilice productos de limpieza adecuados para evitar la corrosión de las placas.

Prevención de sobrecarga: Evite operar el equipo en condiciones que excedan la presión y temperatura de diseño para evitar daños al equipo.

Registrar parámetros operativos: registre los parámetros operativos del equipo, como la temperatura, la presión y el caudal del fluido, para facilitar la detección y el manejo oportunos de anomalías.

Los intercambiadores de calor de placas son dispositivos de intercambio de calor de alto rendimiento con amplias posibilidades de aplicación. En la práctica, es fundamental seleccionar el modelo adecuado según las necesidades específicas, y reforzar el mantenimiento y la gestión para garantizar su funcionamiento estable a largo plazo.
