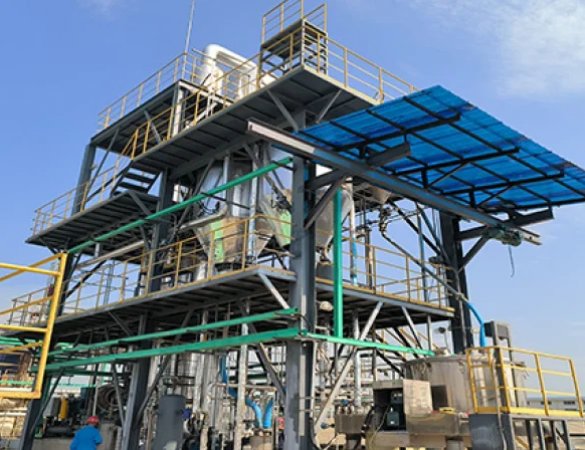

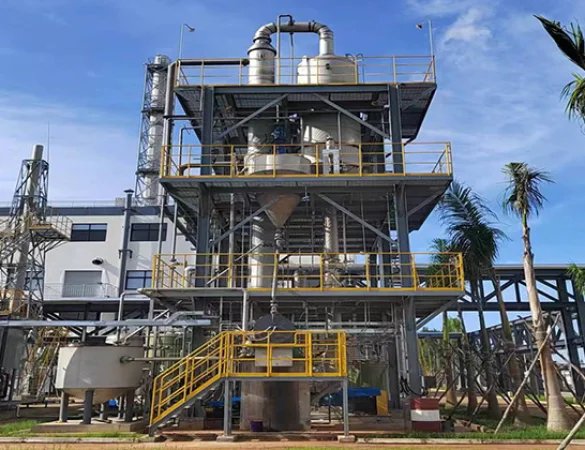

Evaporador MVR de baja temperatura

I. Principio de funcionamiento

El principio fundamental de un evaporador MVR (Recompresión Mecánica de Vapor) de baja temperatura se basa en la combinación de un ciclo de bomba de calor y evaporación a presión negativa, logrando un aprovechamiento energético de circuito cerrado.

1. Evaporación a baja temperatura: Mediante un sistema de vacío, se crea un entorno de presión negativa dentro del evaporador, lo que reduce significativamente el punto de ebullición del líquido (normalmente entre 40 °C y 80 °C), logrando así la evaporación de materiales a bajas temperaturas y protegiendo eficazmente las sustancias sensibles al calor.

2. Recompresión de vapor: El vapor secundario generado durante la evaporación se introduce en el compresor de vapor y se comprime mecánicamente, aumentando su presión, temperatura y entalpía.

3. Circulación de calor: El vapor a alta temperatura, calentado y presurizado, se introduce en la cámara de calentamiento del evaporador, liberando calor como fuente de calor y condensándose en agua, a la vez que provoca la evaporación continua del material. Este proceso logra una eficiente recuperación y utilización del calor latente del vapor secundario.

4. Operación del Sistema: Salvo una pequeña cantidad de precalentamiento con energía externa requerida durante la fase de arranque, el sistema prácticamente no requiere reposición de vapor fresco tras su funcionamiento normal, consumiendo únicamente energía eléctrica para accionar el compresor, conformando un sistema de ciclo termodinámico cerrado altamente eficiente y de bajo consumo. II. Composición Estructural. Un evaporador MVR de baja temperatura es un proyecto complejo de ingeniería de sistemas, compuesto principalmente por los siguientes componentes principales:

1. Cuerpo del Evaporador: Dependiendo de las características del material, se pueden seleccionar diferentes formas, como evaporadores de película descendente, circulación forzada o película ascendente. En su interior, contiene haces de tubos de calentamiento (o intercambiadores de calor de placas) y un separador, y es el área central para la evaporación del material y la separación vapor-líquido.

2. Compresor de Vapor: El "corazón" del sistema, responsable de aumentar el nivel de energía del vapor secundario. Dependiendo de las condiciones de operación, se puede seleccionar un compresor centrífugo (adecuado para caudales altos y relaciones de compresión bajas) o un compresor Roots (adecuado para caudales bajos y relaciones de compresión altas).

3. Precalentador: Generalmente un intercambiador de calor de placas o de carcasa y tubos, utiliza el condensado a alta temperatura o el calor residual del vapor generado por el sistema para precalentar el material de alimentación, reduciendo así la carga térmica del evaporador y mejorando la eficiencia energética general.

4. Separador: Se utiliza para lograr una separación eficiente de gas y líquido, generalmente mediante sedimentación por gravedad, placas deflectoras o separación centrífuga para garantizar la pureza del vapor que entra en el compresor y evitar que las gotas de líquido dañen el equipo.

5. Sistema de Control Automático: Compuesto por un PLC (Controlador Lógico Programable) o DCS (Sistema de Control Distribuido), integrando sensores de temperatura, presión, nivel de líquido, caudal, etc., para lograr el ajuste automático, enclavamiento de seguridad y monitoreo remoto de todo el proceso, incluyendo alimentación, circulación, compresión y descarga.

III. Características. En comparación con los evaporadores multiefecto tradicionales, los evaporadores MVR de baja temperatura presentan las siguientes características importantes:

1. Alta eficiencia y ahorro de energía: Al utilizar únicamente energía eléctrica para accionar el compresor, no se consume vapor fresco, excepto para el arranque. El consumo de energía por tonelada de agua tratada es solo del 20 % al 30 % del de los procesos tradicionales, lo que se traduce en un ahorro energético significativo.

2. Protección a bajas temperaturas: Al operar en un rango de temperatura de 40 °C a 80 °C, previene eficazmente la desnaturalización y descomposición de materiales sensibles al calor (como productos farmacéuticos, alimentos y agentes biológicos), garantizando así la calidad y la actividad del producto.

3. Ecológico y respetuoso con el medio ambiente: No se descarga directamente vapor residual y el condensado se puede reciclar, cumpliendo así con los requisitos ambientales de producción limpia y "cero vertido de líquidos", lo que reduce la contaminación ambiental.

4. Bajos costos de operación: El consumo de energía significativamente reducido y el alto nivel de automatización minimizan los costos de intervención manual y mantenimiento, lo que resulta en una eficiencia económica superior a largo plazo.

5. Alta automatización: Gracias a un sistema de control inteligente, permite un funcionamiento continuo y estable sin supervisión las 24 horas, e incluye funciones de autodiagnóstico y mantenimiento remoto.

IV. Aplicaciones: Los evaporadores MVR de baja temperatura, con sus ventajas únicas, se utilizan ampliamente en los siguientes campos:

1. Industria farmacéutica: Se utilizan para la concentración a baja temperatura de líquidos sensibles al calor, como antibióticos, vitaminas, aminoácidos y extractos de medicina tradicional china, garantizando la conservación de los ingredientes activos.

2. Industria alimentaria y de bebidas: Adecuado para la concentración de leche, zumos de frutas, extractos de levadura y otros productos alimenticios, maximizando la conservación del sabor, el color y los componentes nutricionales.

3. Industria química: Se utilizan para la concentración y cristalización de intermedios químicos, ácidos orgánicos y soluciones salinas, así como para la recuperación de disolventes.

4. Protección Ambiental y Tratamiento de Aguas: Equipo esencial para el tratamiento de aguas residuales de alta salinidad y la eliminación de vertidos líquidos. Se utiliza ampliamente en el tratamiento de aguas residuales en industrias como la galvanoplastia, la impresión y el teñido, los pesticidas y la química del carbón.

5. Industria de Nuevas Energías: Se utiliza en la concentración de soluciones precursoras de material catódico durante la fabricación de baterías de litio y en el tratamiento de soluciones durante el reciclaje de baterías de litio usadas.

6. Otros Campos: También se aplica en diversos sectores industriales como la desalinización de agua de mar, la refinación de azúcar, el tratamiento de licor negro en la fabricación de papel y el tratamiento de aguas residuales del decapado metalúrgico.
