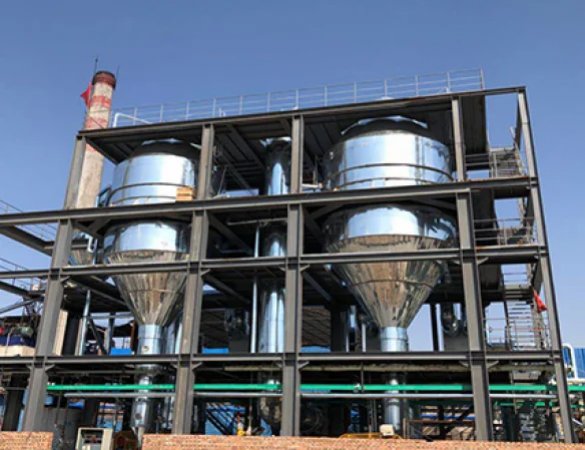

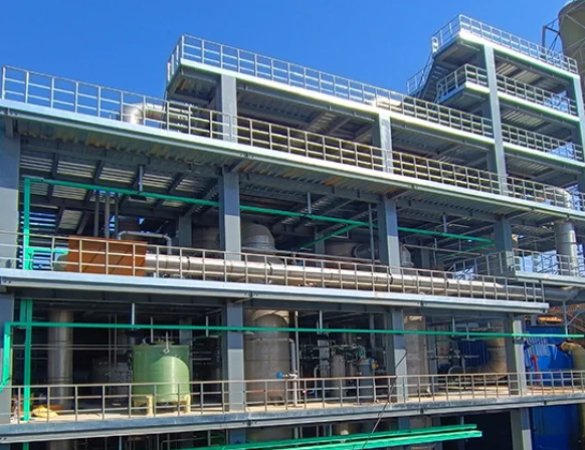

Evaporadores MVR multietapa

Los evaporadores MVR multietapa representan una aplicación avanzada de la tecnología de recompresión mecánica de vapor (MVR). Basados en el MVR de una sola etapa, utilizan múltiples efectos de evaporación (normalmente de 2 a 4 efectos) conectados en serie para lograr una concentración eficiente y gradual de los materiales. Este sistema integra a la perfección la alta eficiencia energética de la tecnología MVR con las ventajas del gradiente de concentración de la evaporación multiefecto, proporcionando una solución de vanguardia para el manejo de materiales con un alto punto de ebullición, altas concentraciones o propensos a ensuciarse al final del proceso.

I. Principio de funcionamiento: Sinergia entre la utilización de la cascada de energía y la compresión térmica

La clave del MVR multietapa reside en la sinergia entre la evaporación por etapas y la recompresión.

1. Evaporación por etapas: El material pasa secuencialmente por múltiples efectos de evaporación. El primer efecto opera a mayor temperatura, y el vapor secundario resultante se introduce en el segundo efecto como fuente de calor, donde se condensa. Esto continúa, y cada efecto actúa como "condensador" para el efecto anterior y como "fuente de calor" para el siguiente, reutilizando así el calor latente del vapor.

2. Recompresión mecánica: La clave reside en que el sistema solo realiza compresión térmica en el vapor secundario generado en la etapa final (último efecto). Dado que el último efecto opera al vacío y a baja temperatura, su vapor secundario tiene una baja temperatura de saturación. Tras un ligero aumento de temperatura y presión por parte del compresor, se convierte en el vapor de calentamiento ideal para el primer efecto. Por lo tanto, el vapor fresco solo se utiliza durante el arranque o como fuente de calor complementaria, logrando una autocirculación de vapor prácticamente en circuito cerrado tras el funcionamiento normal.

II. Características y ventajas principales

1. Ultraalta eficiencia energética: Esta es su ventaja más significativa. Combina las características de ahorro energético de la MVR (conversión de electricidad a calor, con un COP de 20-30) y la evaporación multiefecto (múltiples usos del calor latente del vapor). El consumo total de energía (consumo de electricidad + una pequeña cantidad de vapor) necesario para procesar una unidad de volumen de agua es mucho menor que el de la evaporación multiefecto tradicional y el MVR de una sola etapa. Especialmente para materiales de alta concentración, la ventaja económica se hace cada vez más evidente a medida que aumenta la concentración.

2. Excelente adaptabilidad del proceso, especialmente adecuado para materiales difíciles de procesar: Materiales con un aumento significativo del punto de ebullición: Para materiales con un aumento significativo del punto de ebullición durante la concentración (como hidróxido de sodio de alta concentración, soluciones de azúcar, etc.), el aumento de temperatura del compresor requerido para el MVR de una sola etapa es extremadamente alto, lo que aumenta drásticamente el consumo de energía o incluso lo hace imposible. Los MVR multietapa distribuyen la diferencia total de temperatura entre todos los efectos, reduciendo el aumento del punto de ebullición soportado por cada efecto y manteniendo así el aumento de temperatura requerido por el compresor dentro de un rango razonable y económico.

Materiales de alta concentración con tendencia a la incrustación: El sistema puede limitar la etapa de cristalización o incrustación al último efecto. Al emplear diseños antiincrustantes como la circulación forzada (FC) y controlar de forma independiente los parámetros operativos (como el caudal y la sobresaturación), los problemas de incrustaciones se alivian en gran medida, mientras que los primeros efectos aún pueden utilizar evaporadores de película descendente con mayor eficiencia de transferencia de calor.

3. Distribución optimizada de la temperatura y protección del producto: El primer efecto opera a una temperatura moderada, mientras que el último efecto opera a un mayor vacío y una temperatura más baja. Este amplio rango de temperatura de operación permite que la mayor temperatura del primer efecto garantice la velocidad de evaporación inicial, mientras que la menor temperatura del último efecto puede utilizarse para tratar componentes sensibles al calor, reduciendo la desnaturalización o descomposición y mejorando la calidad del producto.

4. Compacidad y flexibilidad del sistema: Aunque son más complejos que los evaporadores de vapor de una sola etapa (MVR), los evaporadores de vapor multietapa (como los de tres etapas) tienen menos efectos que los evaporadores tradicionales de cinco o seis efectos que logran el mismo ahorro energético, lo que resulta en una inversión relativamente menor en equipos y espacio. Además, al ajustar la presión y el caudal en cada etapa, se adaptan con flexibilidad a diferentes condiciones de alimentación y requisitos de concentración del producto.

III. Áreas de aplicación típicas

Los evaporadores de vapor multietapa son herramientas potentes para el tratamiento de aguas residuales con alto contenido de sal y alta concentración, así como para la concentración de productos químicos de alta gama. Se utilizan principalmente en:

1. Vertido cero de aguas residuales industriales: Tratamiento de aguas residuales complejas con alto contenido de sal de industrias como la química del carbón, la desulfuración de centrales eléctricas y la farmacéutica, concentrándolas hasta la sobresaturación y precipitando sales cristalinas.

2. Productos químicos y alimentarios de alta gama: Concentración de productos con puntos de ebullición elevados, como hidróxido de sodio, cloruro de calcio, ácidos orgánicos, azúcares y preparaciones enzimáticas.

Desalinización de agua de mar y refinación de salmuera: Producción de agua dulce a gran escala, concentración eficiente de salmuera para obtener materias primas para la posterior producción de sal.

Tratamiento de aguas residuales radiactivas: Su alta eficiencia, sistema cerrado y baja descarga lo hacen ideal para este campo.

Los evaporadores MVR multietapa representan la cúspide de la tecnología de evaporación moderna, avanzando hacia la máxima eficiencia energética, un control preciso del proceso y una amplia adaptabilidad de materiales. Mediante una ingeniosa integración del sistema, distribuye eficientemente el consumo de energía del compresor a lo largo del proceso de evaporación, resolviendo con éxito la contradicción fundamental entre el consumo energético y la viabilidad del proceso en la evaporación de materiales de alta concentración y alto punto de ebullición. En un contexto de aumento de los costes energéticos y requisitos ambientales cada vez más estrictos, los evaporadores MVR multietapa se han convertido en una herramienta tecnológica clave para lograr una producción sostenible y estrategias de vertido cero de aguas residuales.
