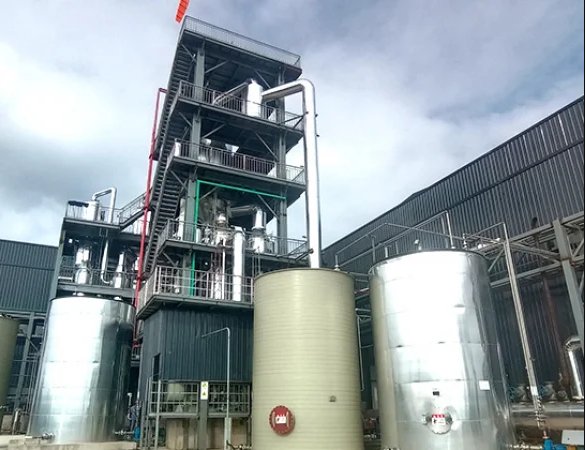

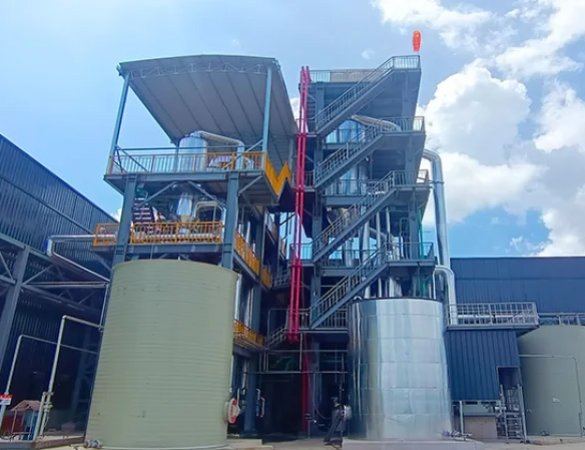

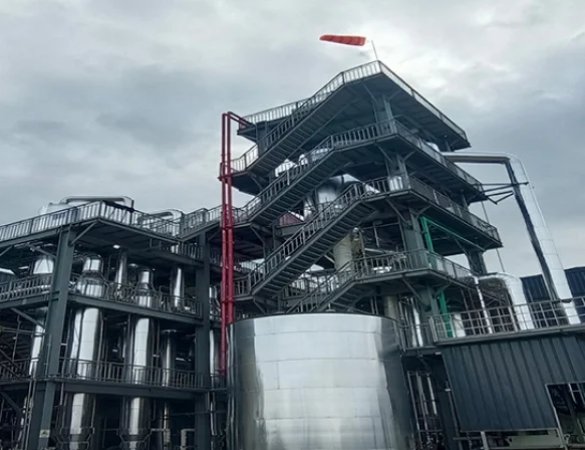

Evaporador MVR de cloruro de sodio

El evaporador MVR de cloruro de sodio es un dispositivo altamente eficiente y de bajo consumo, diseñado específicamente para la concentración, cristalización y separación sólido-líquido de aguas residuales salinas (especialmente soluciones de cloruro de sodio). No es un simple dispositivo de evaporación, sino un componente clave para lograr la "cero descarga de líquidos" en aguas residuales industriales.

I. Proceso y diseño del evaporador MVR de cloruro de sodio

El tratamiento de soluciones de cloruro de sodio difiere fundamentalmente del tratamiento de líquidos comunes, y los principales desafíos residen en la "antiincrustación" y la "circulación forzada".

1. Principio: Ciclo de energía térmica MVR

Compresión de vapor: El compresor aspira y comprime el vapor secundario generado durante la evaporación, aumentando su temperatura y presión, y devolviéndolo a la cámara de calentamiento como vapor a alta temperatura.

Circuito cerrado de energía: Este proceso recupera el calor latente del vapor, garantizando que el sistema prácticamente no consuma vapor fresco después del funcionamiento normal, solo energía eléctrica para accionar el compresor y la bomba de circulación.

2. Estructura: Modo de Circulación Forzada (FC)

Dado que el cloruro de sodio cristaliza fácilmente durante la concentración, los evaporadores de película descendente convencionales son propensos a obstruirse. Por lo tanto, los evaporadores MVR de cloruro de sodio suelen emplear un evaporador de circulación forzada como estructura principal.

2.1 Circulación de Alta Velocidad: Una bomba de circulación de alto caudal y alta presión mantiene el material en un estado de flujo turbulento de alta velocidad de 1,5-3,5 m/s dentro de los tubos de calentamiento. Este flujo de alta velocidad limpia eficazmente las paredes de los tubos, evitando que los cristales de sal se depositen y formen incrustaciones en la superficie de intercambio de calor.

2.2 Separación por Cristalización: Cuando la solución se concentra hasta la sobresaturación, los cristales de sal precipitan. El equipo suele estar equipado con un cristalizador específico (como el tipo DTB u OSLO), que utiliza un diseño de deflectores o diferencial de densidad para permitir que los cristales sedimenten y se descarguen, mientras el líquido transparente continúa circulando y evaporándose.

II. Características y ventajas del MVR de cloruro de sodio

1. Gran ahorro de energía: En comparación con los evaporadores multiefecto tradicionales, el consumo de energía se reduce entre un 60 % y un 80 %. El consumo de energía por tonelada de agua evaporada es solo entre un tercio y un quinto del de los procesos tradicionales, siendo la electricidad el principal consumo energético.

2. Antiincrustante y fácil de limpiar: El diseño de circulación forzada cuenta con una función antiincrustante. Además, el equipo suele estar equipado con un sistema CIP (limpieza in situ), que limpia automáticamente el haz de tubos de intercambio de calor periódicamente, garantizando un funcionamiento estable a largo plazo.

3. Aprovechamiento de Recursos

3.1 Reutilización del Agua de Producción: El condensado producido es de alta calidad y puede reutilizarse directamente en la producción, logrando así el reciclaje de los recursos hídricos.

3.2 Recuperación de Sal: Los cristales de cloruro de sodio precipitados, tras la centrifugación y el secado, pueden venderse como sal industrial o reutilizarse en procesos de producción (como la industria cloroalcalina), convirtiendo los residuos en un tesoro.

4. Alto Grado de Automatización: Mediante un sistema PLC/DCS de control, ajusta automáticamente la alimentación, la descarga, la frecuencia del compresor y el ciclo de limpieza, lo que permite un funcionamiento sin supervisión.

III. Escenarios de Aplicación Típicos

Los evaporadores MVR de cloruro de sodio se utilizan ampliamente en industrias que generan aguas residuales con alto contenido de sal:

1. Industria Química: Tratamiento de licores madre con alto contenido de sal generados durante los procesos de producción de productos químicos cloroalcalinos, pesticidas, tintes y productos intermedios.

2. Ingeniería Ambiental: Tratamiento de concentración de aguas residuales de galvanoplastia, teñido, química del carbón y lixiviados de vertederos.

3. Industrias alimentaria y farmacéutica: Si bien los materiales en estas industrias suelen ser relativamente puros, el agua de lavado salina o las aguas madres generadas durante la producción también deben concentrarse y recuperarse utilizando este tipo de equipos.

IV. Selección y mantenimiento de MVR de cloruro de sodio

1. Selección del material: La solución de cloruro de sodio es altamente corrosiva a altas temperaturas y concentraciones. Las piezas en contacto con los materiales suelen estar hechas de acero inoxidable 316L; si la concentración o temperatura de iones de cloruro es extremadamente alta, se deben utilizar aleaciones de titanio o Hastelloy para prevenir la corrosión.

2. Selección del compresor: La selección se basa en la tasa de evaporación y la elevación del punto de ebullición. El tipo Roots se suele elegir para caudales pequeños, mientras que el tipo centrífugo se elige para caudales grandes.

3. Pretratamiento: La dureza, los sólidos en suspensión y la DQO (demanda química de oxígeno) del influente deben controlarse estrictamente. El agua excesivamente dura puede provocar la acumulación de incrustaciones insolubles, una de las principales causas de fallos en los equipos.

El evaporador MVR de cloruro de sodio utiliza tecnología de recompresión mecánica de vapor para transformar el proceso de evaporación, que consume mucha energía, en un proceso de reciclaje altamente eficiente, principalmente eléctrico. No solo resuelve el problema de la descarga de aguas residuales industriales de alta salinidad, sino que también genera importantes beneficios económicos y ambientales para las empresas al recuperar recursos hídricos y sal.
