Revelando el diseño antiincrustante de evaporadores: la sinergia del caudal, la cizalladura superficial y el modo de circulación

En la operación de sistemas de evaporación, como los evaporadores MVR, los problemas de incrustaciones afectan gravemente la eficiencia del equipo, el ciclo de operación y el consumo de energía. Especialmente en el procesamiento de materiales con alto contenido de sal, dureza y materia orgánica, el diseño antiincrustaciones es crucial para el éxito de la aplicación de los evaporadores. El efecto sinérgico del caudal, la fuerza de corte superficial y el método de circulación es la clave tecnológica fundamental para resolver el problema de las incrustaciones en los evaporadores.

I. Mecanismo de formación de incrustaciones y riesgos

• Mecanismo de Formación: Durante la evaporación, las sales disueltas, materia orgánica, coloides, etc., alcanzan la sobresaturación a medida que aumenta su concentración, precipitando cristales o formando una capa de adhesión que se adhiere a la superficie de intercambio de calor, formando incrustaciones.

• Peligros: Las incrustaciones reducen la eficiencia de la transferencia de calor, aumentan el consumo de energía y, en casos graves, provocan bloqueos del equipo, corrosión, paradas frecuentes para limpieza y acortan la vida útil del equipo.

II. Elementos fundamentales del diseño antical: caudal, cizallamiento superficial y modo de circulación

1. Control del caudal: depuración e inhibición de la cristalización

• Fregado de fluidos a alta velocidad: Aumentar el caudal del material dentro de los tubos/placas de intercambio de calor mejora el efecto de fregado de fluidos, reduciendo la residencia y adhesión de cristales o impurezas en la superficie.

• Optimización del rango de caudal: Un caudal demasiado bajo provoca fácilmente la deposición, mientras que un caudal demasiado alto aumenta la pérdida de presión y el consumo de energía. Se debe diseñar un caudal económico y razonable en función de las características del material, el tamaño de las partículas, la viscosidad, etc. (p. ej., la evaporación por circulación forzada suele utilizar entre 1,5 y 3 m/s).

• Uniformidad del caudal: prevención de zonas muertas localizadas causadas por caudales excesivamente bajos; optimización de la estructura del canal de flujo para garantizar una distribución uniforme del campo de flujo.

2. Fuerza de corte superficial: desprendimiento y antiadherencia

• Fuerza de corte mejorada: Los fluidos de alta velocidad generan una fuerza de corte significativa en la superficie de intercambio de calor, eliminando eficazmente los microcristales o las impurezas pegajosas que están a punto de depositarse, inhibiendo así la formación de incrustaciones.

• Estructura de superficie optimizada: Los diseños de estructura de superficie, como ranuras, corrugaciones y espirales, mejoran el intercambio de calor y la fuerza de corte, mejorando la turbulencia del fluido y las capacidades de autolimpieza.

• Selección de materiales: Las superficies de intercambio de calor lisas, hidrófilas y resistentes a la corrosión (como titanio, acero dúplex y revestimiento de teflón) reducen la adhesión y mejoran el rendimiento antiincrustante.

3. Métodos de circulación sinérgica: circulación forzada combinada con película descendente/ascendente

• Diseño de Circulación Forzada: Adecuado para materiales de alta concentración y viscosidad con alta tendencia a ensuciarse. Impulsado por una bomba de circulación de alto caudal, garantiza una circulación del material a alta velocidad, inhibiendo la sobresaturación y la deposición localizadas.

• Los materiales cristalizadores a menudo utilizan diseños de circulación externa o tanque flash, lo que garantiza que la cristalización ocurra principalmente dentro del separador o cristalizador, protegiendo la superficie de intercambio de calor.

• Efecto sinérgico de la evaporación de película descendente/ascendente: la evaporación de película descendente presenta una película líquida delgada, un alto caudal y una alta fuerza de corte, lo que es beneficioso para inhibir la formación de incrustaciones; la evaporación de película ascendente tiene una fuerte turbulencia de flujo bifásico gas-líquido, lo que da como resultado un buen efecto de descarga.

• Combinados con la circulación forzada, se aprovechan las ventajas de cada uno para mejorar tanto la eficiencia de transferencia de calor como la capacidad antiincrustante.

• Ruta de circulación optimizada: una disposición racional de las rutas de flujo de alimentación, circulación y separación evita zonas muertas y cortocircuitos, logrando una circulación eficiente y una separación oportuna.

III. Optimización sinérgica y casos prácticos de ingeniería

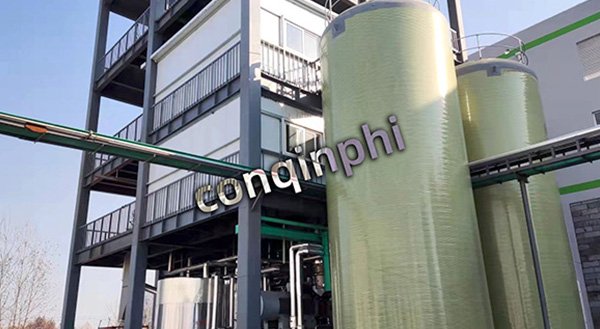

Caso 1:  Diseño antical de circulación forzada MVR para aguas residuales de alta salinidad

Una bomba de circulación forzada de alta velocidad (caudal de 2,5 m/s), combinada con tubos de intercambio de calor de titanio y una estructura de superficie corrugada, mejora significativamente la fuerza de corte de la superficie.

La ruta de circulación optimizada sin zonas muertas garantiza que la cristalización se produzca principalmente en la cámara de separación, lo que da como resultado que no se produzcan incrustaciones significativas en la superficie del tubo de intercambio de calor durante el funcionamiento a largo plazo, lo que extiende el ciclo de limpieza a 3-6 meses.

Caso práctico 2:  Aplicación de evaporadores de película descendente en la concentración de lácteos. La evaporación por película descendente implica el flujo de una fina película líquida a alta velocidad sobre una superficie lisa de intercambio de calor de acero inoxidable. La elevada fuerza de cizallamiento superficial impide la adhesión de la proteína y la sal de la leche.

Combinado con la limpieza automática CIP en línea, garantiza un funcionamiento estable, un bajo consumo de energía y una alta calidad del producto.

IV. Medidas antiincrustantes auxiliares

Pretratamiento: El ablandamiento, la eliminación del endurecimiento y la filtración por floculación eliminan los iones y las impurezas que se acumulan fácilmente.

Inhibición de incrustaciones químicas: la adición de inhibidores de incrustaciones y dispersantes inhibe el crecimiento y la agregación de cristales.

Limpieza en línea (CIP): La limpieza automática regular garantiza un funcionamiento estable a largo plazo.

Monitoreo inteligente: el monitoreo en tiempo real de la diferencia de temperatura, la caída de presión y los cambios en el coeficiente de transferencia de calor proporciona una alerta temprana de las tendencias de ensuciamiento y optimiza dinámicamente los parámetros operativos.

V. Resumen

La clave del diseño antiincrustante de evaporadores reside en la optimización sinérgica del caudal, la fuerza de corte superficial y el modo de circulación. Mediante el uso de un lavado de fluidos a alta velocidad, un corte superficial mejorado y la selección adecuada del modo de circulación, junto con la optimización y el pretratamiento de materiales, la limpieza en línea y otras medidas auxiliares, se puede reducir significativamente el riesgo de incrustaciones y mejorar la eficiencia operativa y la estabilidad del evaporador. En el futuro, con el desarrollo de la ingeniería de superficies, la simulación de dinámica de fluidos y las tecnologías de control inteligente, el rendimiento antiincrustante de los evaporadores seguirá mejorando, lo que contribuirá a lograr un tratamiento de evaporación eficiente, de bajo consumo y de ciclo largo para materiales difíciles.
